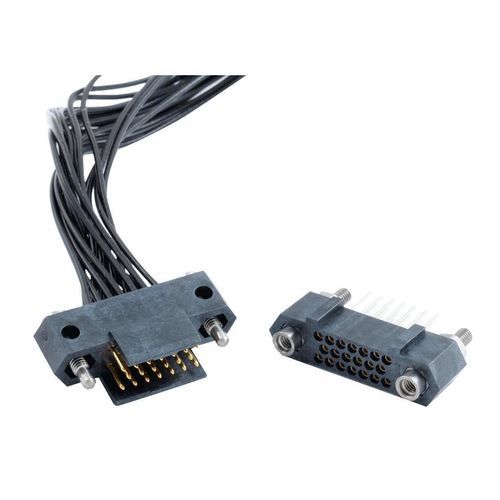

Conector de datos HDAS

hilo a tarjetade engastepara la industria aeronáutica

Resumen El conector PCB HDAS con contactos engarzados de Amphenol Socapex es una solución modular conforme a MIL‑DTL‑55302, pensada para aplicaciones cable‑a‑placa en entornos exigentes como aeronáutica civil y militar, espacio y defensa. La rejilla escalonada de 1,905 mm (0,075") de alta densidad reduce la superficie en placa y permite configuraciones flexibles de contactos y arneses.

Características clave

• Tapas HDAS disponibles de 11 a 77 contactos en 6 tamaños; versiones híbridas y contactos engarzados.
• Compatible con todas las configuraciones de receptáculo (taladro recto, SMT y press‑fit).
• Cumple o supera los requisitos MIL‑DTL‑55302.
• Compatible con la oferta Harness‑In‑The‑Box para ampliar opciones de arnesado y configuración.

Aplicaciones

• Aeronáutica comercial y militar
• Sistemas electrónicos y embebidos
• Plataformas C5ISR y de defensa
• Aplicaciones espaciales y en vacío (con materiales adecuados)

Información técnica

• Beneficios del producto: Alta densidad: rejilla escalonada 1,905 mm que permite diseños compactos; amplia gama de números de contactos y opciones de montaje.
• Características del producto: Tamaños de cable (versión engarzada): AWG 22 a AWG 28.
• Características eléctricas: 4,5 A por contacto de señal; tensión de conservación dieléctrica 750 Vrms a nivel del mar; distancia de fuga 1,2 mm para mayor seguridad eléctrica.
• Características ambientales: 500 ciclos de acoplamiento; rango de temperatura de funcionamiento −65 °C a +150 °C.
• Materiales y recubrimientos: Versiones conformes a RoHS disponibles; materiales conforme a requisitos de emisiones NASA/ESA para uso espacial.

Detalles adicionales

• Disponible en 6 tamaños que cubren de 11 a 77 contactos en hasta 3 filas para configuraciones flexibles a nivel de sistema.
• Número de pieza configurado de ejemplo mostrado en esta página: HDASE102YD004.

Especificaciones técnicas

• Serie / denominación: HDAS
• Pitch de rejilla: 1,905 mm (0,075") escalonada
• Conteo de contactos disponible: 11 a 77 contactos (6 tamaños, hasta 3 filas)
• Tamaño de cable (versión engarzada): AWG 22 a AWG 28
• Corriente por contacto de señal: 4,5 A
• Tensión de resistencia dieléctrica: 750 Vrms a nivel del mar
• Distancia de fuga: 1,2 mm
• Ciclos de acoplamiento: 500
• Temperatura de funcionamiento: −65 °C a +150 °C
• Normas: cumple/supera MIL‑DTL‑55302
• Conformidad ambiental: versiones RoHS disponibles; materiales conformes a requisitos de emisiones NASA/ESA para uso espacial
• Ejemplo de número de pieza en la página: HDASE102YD004
