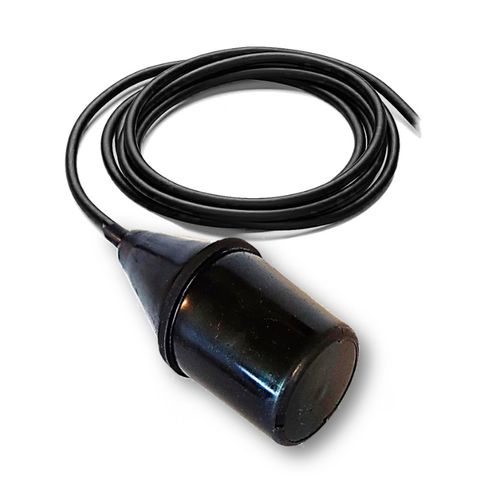

Interruptor de nivel de inclinación SOLIBA EX P

para sólidospara zona peligrosapara silo

Presentación
El SOLIBA EX P es un interruptor de nivel por inclinación certificado ATEX (II 1 D Ex ia IIC T6) diseñado para la detección de nivel alto de sólidos en silos, tolvas y contenedores situados en zonas polvorientas 20, 21, 22.

Principio de funcionamiento
Colocado suspendido en posición vertical en el punto de nivel alto deseado, el equipo se inclina cuando el material alcanza la unidad. El cambio de inclinación acciona un contacto interno que envía una señal de paro o control al automatismo (parada de llenado, alarma). El sensor actúa únicamente al alcanzar el nivel alto.

Aplicaciones y compatibilidad
Apto como alarma de nivel alto primaria o redundante en instalaciones de manipulación de cereales y productos a granel. Compatible con otros sistemas de medición de nivel (paletas rotativas, sondas vibratorias, capacitivas, ultrasónicas o radares) para mayor seguridad.

Instalación y posicionamiento
Instalar suspendido, verticalmente, en el lado opuesto a la llegada del material y a distancia de las paredes del silo para asegurar el libre giro. Ajustar el lastre y el punto de suspensión para fijar el ángulo de conmutación y el retardo de detección según el comportamiento del producto.

Fijación
La fijación puede realizarse por la funda del cable, un soporte o el accesorio FIX-CAB (recomendado para ajustar y mantener la altura). Evitar dañar el cable con bridas apretadas para prevenir infiltraciones por capilaridad.

Conexión eléctrica
Prever una caja de conexión estanca y adecuada situada fuera del recipiente. El cable puede alargarse con cable de señal estándar; las longitudes suministradas por el fabricante evitan empalmes que puedan afectar al funcionamiento.

Construcción y durabilidad
Forma cilíndrica que evita el enterramiento en el producto. Cuerpo en polipropileno copolímero con funda HR HY (Hypalon) para resistencia a la abrasión y a los impactos. Diseño mecánico sencillo y fiable en ambientes abrasivos.

Accesorios recomendados

• FIX-CAB (abrazadera de cable / fijación)
• AT-DR07 (relé de control de nivel con alarma)
• D5030D (relé de seguridad para aplicaciones ATEX)
• Lastre ajustable (para fijar el punto de inclinación)

Especificaciones técnicas

• Ángulo de conmutación: +/- 10°
• Uso aprobado: zonas con polvo 20, 21, 22
• Certificación ATEX: II 1 D Ex ia IIC T6
• Alimentación: 240 VAC / VDC 50/60 Hz
• Corte: 10 (4) A (protegido por fusible calibrado 1 A)
• Carcasa: polipropileno copolímero + HR HY (Hypalon)
• Cable: 3 x 1 mm² HR HY
• Peso: 495 g
• Dimensiones: Altura 200 mm – Ø 92 mm
• Lastre: 350 g resina cargada
• Longitudes de cable disponibles: 3, 5, 6, 10, 13, 15, 20, 25, 30 m
