Interruptor de nivel de inclinación SOLIBA E

de flotadorpara productos a granelpara pulverulentos

Presentación

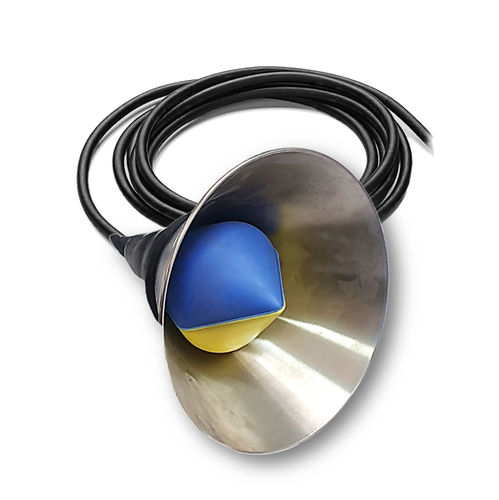

El SOLIBA E es un detector de nivel alto destinado a zonas no-explosivas. La versión embudo está especialmente diseñada para la detección de productos pulverulentos muy ligeros: un embudo de aluminio aumenta la superficie de contacto con el material, mejorando la sensibilidad y la fiabilidad de la detección incluso para materiales de muy baja densidad aparente. Ideal para polvos finos, ligeros y poco cohesivos.

Principio de funcionamiento
Instalado dentro de un silo, tolva o celda de almacenamiento y suspendido de su cable, el SOLIBA E detecta la llegada del talud formado por el producto a granel mediante vuelco (detección por inclinación). El cambio de inclinación acciona un contacto eléctrico que envía una señal de parada o de control al autómata (parada de llenado, alarma, etc.).

Instalación y posicionamiento
El punto de disparo puede variar según la posición del lastre y el punto de fijación. El lastre es ajustable en el cable para regular el ángulo de conmutación. El cable estándar es un cable de 3 conductores 1 mm² (neopreno o HR HY); longitudes de cable en serie disponibles (ejemplos: 3, 5, 6, 10, 15, 20 m según variante). La conexión eléctrica debe ser estanca y correctamente aislada; la caja de conexiones no debe colocarse en el interior del recipiente.

Versiones y opciones
Disponible en versión estándar para zonas no-explosivas y en versión certificada ATEX (SOLIBA E EX P) para uso en atmósferas explosivas por polvo. Carcasas y acabados disponibles: copolímero de polipropileno, acero inoxidable alimentario + PP o HR HY para algunas variantes.

Ventajas

• Superficie cónica/embudo que aumenta la superficie de contacto y la sensibilidad de detección
• Fiable para productos muy ligeros y poco cohesivos
• Solución mecánica simple basada en la detección por inclinación

Accesorios recomendados

• FIX-CAB (accesorio de fijación para cable)
• AT-DR07 (relevador de control de nivel con alarma)
• D5030D (relevador de seguridad para alimentación ATEX en muy baja tensión)
• Lastre ajustable (para regular el punto de inclinación)

Características / especificaciones técnicas

• Ángulo de funcionamiento: +/- 25° (variante)
• Ángulo de funcionamiento: +/- 10° (otra variante)
• Densidades de producto admisibles: 0,70 a 1,25 kg/dm³ (valor indicativo según variante)
• Presión máxima de servicio: 3,5 bar
• Temperatura máxima: 85 °C (valor para una variante)
• Índice de protección: IP68
• Carcasas (ejemplos): biconíco en copolímero de polipropileno; variantes en acero inoxidable alimentario + PP o HR HY
• Cable: 3 conductores 1 mm², neopreno o HR HY
• Peso del flotador sin cable: p.ej. 105 g (variante compacta); 795 g (variante mayor)
• Lastre: 250 g resina cargada
• Longitudes de cable (serie): ejemplos 3, 5, 6, 10, 15, 20 m (según variante)
• Dimensiones (ejemplo variante grande): altura 210 mm - diámetro 200 mm
• Características eléctricas (extractos, según configuración): admite VAC 50/60 Hz y VDC; ejemplos de capacidades de corte: 250 V resistivo 20 A / 250 V inductivo 8 A; 250 V resistivo 1 A / 250 V inductivo 1 A; 48 V resistivo 1,5 A / 48 V inductivo 0,8 A; 50 V resistivo 1,8 A / 50 V inductivo 1,8 A; 24 V resistivo 10 A / 24 V inductivo 6 A. Para la capacidad de corte detallada, consulte la ficha técnica del producto.
