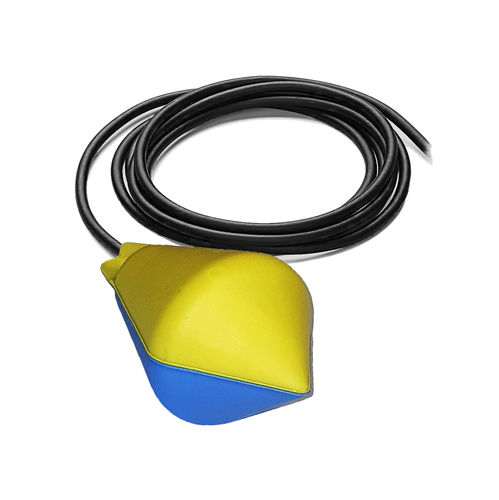

Interruptor de nivel de inclinación SOLIBA

para sólidospara productos a granelpara pulverulentos

Presentación

Principio de funcionamiento
El SOLIBA es un sensor de nivel mecánico por inclinación diseñado para la detección de nivel alto en silos, tolvas y contenedores de almacenamiento de granos, polvos y gránulos. Suspendido verticalmente a la altura deseada, el equipo se inclina cuando el producto lo alcanza y cambia el estado de contacto para detener el llenado o activar una alarma. Solo actúa al alcanzar el nivel alto, por lo que complementa a sensores continuos como paletas giratorias, lamas vibrantes, sondas capacitivas, radares o ultrasónicos.

Construcción y materiales
La carcasa está fabricada en copolímero de polipropileno, con una versión bicónica disponible para limitar el enterramiento en productos abrasivos y asegurar una detección estable y repetible. Los materiales están seleccionados para resistir abrasión e impactos en entornos agrícolas.

Posicionamiento y ajuste
El ángulo de conmutación depende de la posición del sensor, la colocación del lastre y el punto de fijación. El lastre es regulable en el cable: desplazándolo se modifica el ángulo de conmutación (mayor distancia del lastre = mayor ángulo y detección más tardía). Instalar el SOLIBA en el lado opuesto a la aportación del producto y a cierta distancia de la pared para permitir un volteo libre.

Fijación y conexión eléctrica
El sensor se suspende por la funda del cable; se recomienda el accesorio FIXCAB para un posicionamiento estable. Las conexiones eléctricas deben ser estancas y ubicadas en una caja de empalmes externa (no colocar la caja dentro del contenedor). El cable puede alargarse con cable de señal estándar; el equipo se suministra con la longitud de cable solicitada para evitar empalmes dentro del silo.

Puntos clave

• Detección mecánica por inclinación para paro de llenado o alarma de nivel alto.
• Adecuado para granos y productos abrasivos/polvorientos.
• Forma bicónica para limitar el enterramiento y mejorar la repetibilidad.
• Funcionamiento sencillo y complementario a otras tecnologías.

Accesorios recomendados

• FIXCAB: accesorio de sujeción del cable para posicionamiento preciso.
• Lastre ajustable: estabiliza el sensor y ajusta el punto de conmutación.
• Relé/Controlador de nivel para integración con la automatización y salidas de alarma.

Especificaciones técnicas

• Ángulo de cambio: ±10°.
• Uso: parada de llenado / detección de nivel alto.
• Alimentación eléctrica: 250–400 VAC / VDC, 50/60 Hz.
• Poder de corte: 20 (8) A (20 A resistivos; 8 A inductivos).
• Temperatura máxima de funcionamiento: 85 °C.
• Grado de protección: IP68.
• Carcasa: copolímero de polipropileno (versión bicónica disponible).
• Cable: 3×1 mm², neopreno (opciones en PVC disponibles).
• Peso del flotador sin cable: 462 g.
• Lastre: 350 g resina cargada (ajustable).
• Presión de servicio: hasta 3,5 bar.
• Longitudes de cable disponibles: 3, 5, 6, 10, 13, 15, 20, 25, 30 m.
• Dimensiones: altura 152 mm – Ø 95 mm (ver ficha técnica para planos).
