Interruptor de nivel de inclinación SOLIBA PM

para sólidospara depósitopara silo

Presentación

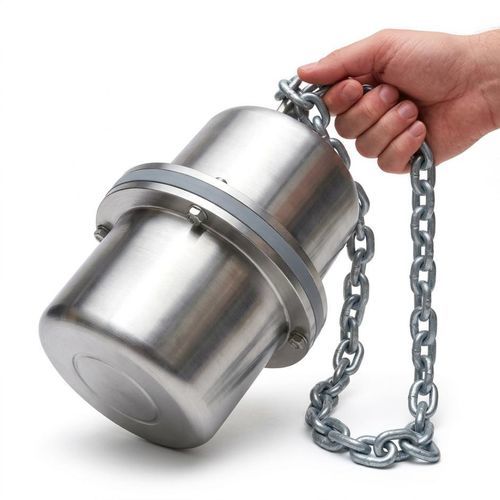

La jaula metálica SOLIBA PM es una envoltura de protección en fundición de aluminio diseñada para proteger un detector de nivel SOLIBA (incluidas las versiones SOLIBA EX P con certificación ATEX) en entornos de manejo de productos a granel y transporte por cintas. Protege el detector de impactos directos de materiales sólidos voluminosos, manteniendo la libertad de movimiento necesaria para una detección fiable.

Funciones principales
La jaula evita daños mecánicos en el sensor y permite la instalación en zonas donde materiales abrasivos o de gran tamaño (piedras, grava, gránulos, etc.) puedan golpear el detector. Compatible con detectores SOLIBA estándar y SOLIBA EX P para zonas de polvo 21 y 22.

Principio de detección
El detector SOLIBA funciona por inclinación: cuando el material se acumula, la masa provoca el vuelco del detector. El cambio de ángulo conmuta un contacto eléctrico que envía una señal de paro o control al sistema de automatización (paro de llenado, activación de alarma, etc.).

Instalación y fijación
El detector debe suspenderse dejando un movimiento libre. Se recomienda emplear una cadena de refuerzo independiente del cable eléctrico para absorber los choques mecánicos y evitar tensiones en el cable. La posición del punto de fijación y del lastre permite ajustar el ángulo de conmutación (a mayor distancia entre el lastre y el detector, mayor será el ángulo de conmutación). Mantener separación suficiente respecto a las paredes para asegurar el movimiento libre.

Aplicaciones típicas

• Cintas transportadoras
• Tolvas y silos
• Celdas y depósitos de almacenamiento
• Detección de nivel alto para sólidos abrasivos (piedras, grava, gránulos, etc.)

Características / especificaciones técnicas

• Modelo comercial: SOLIBA PM
• Material de la jaula: fundición de aluminio (jaula metálica de protección)
• Ángulo de funcionamiento: +/- 25°
• Densidades admisibles: 0,70 a 1,25 kg/dm³
• Presión de servicio máxima: 3,5 bares
• Temperatura máxima: 85 °C
• Índice de protección: IP68
• Envolvente biconica: copolímero de polipropileno
• Cable: 3 conductores 1 mm², neopreno (HR HY)
• Peso del flotador sin cable: 105 g
• Lastre: 250 g resina cargada (ajustable)
• Peso total (jaula + detector): aprox. 2495 g
• Dimensiones: Altura 280 mm — Diámetro 170 mm
• Longitudes de cable (serie): 3, 5, 6, 10, 20 m (posibles otras longitudes)
• Ejemplos eléctricos (según configuración): VAC 250 V — resistivo 20 A / inductivo 8 A; VDC 48 V — resistivo 1,5 A / inductivo 0,8 A; VDC 24 V — resistivo 10 A / inductivo 6 A.
