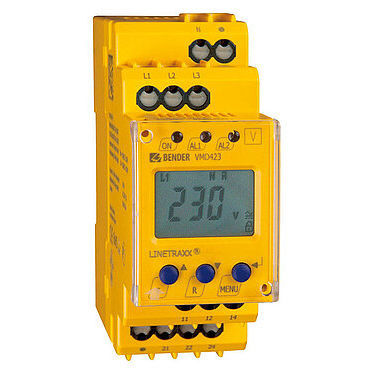

Relé de vigilancia de frecuencia LINETRAXX® VMD423/VMD423H

de fasesde ausencia de fasesde desequilibrio de fases

De acuerdo con DIN V VDE V 0126-1-1, la tensión y la frecuencia deben ser monitorizadas cuando se alimenta a la red eléctrica pública con generadores privados >30 kW (así como con centrales de ciclo combinado, plantas eólicas, hidroeléctricas y sistemas fotovoltaicos). La serie VMD423 trifásica de monitores de frecuencia y tensión, monitoriza en el punto de alimentación a la red eléctrica pública. En ese punto de la red de media tensión, la tensión y la frecuencia se miden con un transformador de tensión (100 V). Un relé de alarma se activa en menos de U2), medido como valor promedio en un periodo de 10 minutos, hará que se active el relé. Las tensiones se miden como valores r.m.s. También se monitorizan la asimetría, los fallos de fase y la secuencia de fase. La serie VMD423 requiere una fuente de alimentación externa, aunque la versión VMD423H se alimenta desde la tensión del sistema.
