Relé de vigilancia de sobreintensidad LINETRAXX® CMD series

de subintensidadmonofásicotrifásico

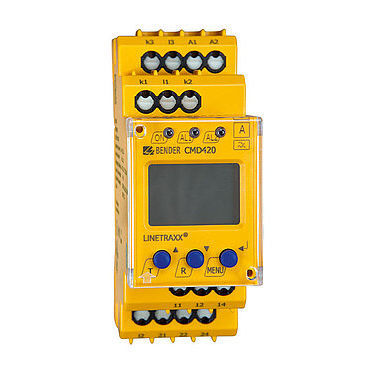

El monitor de corriente de carga AC CMD420/421 cuenta con tres entradas de medida para máxima corriente, mínima corriente o máxima y mínima corriente con función de ventana. Las corrientes se miden valor r.m.s. AC y se muestran de manera continua en la pantalla. Cada canal de medida se puede seleccionar con los botones “arriba” y “abajo”. Los valores que sobrepasen los valores de alarma son almacenados. El equipo cuenta con retardos de activación para evitar disparos debidos a corrientes generadas por equipos o por características especiales de la instalación. Para realizar la medida se deben conectar tres transformadores de medida al CMD420/421. La relación de transformación “n” de los transformadores de medida (n= x/1A y n= x/5A) se pueden configurar hasta un factor de n = 2000. El valor de corriente de la instalación se puede calcular multiplicando la medida por el factor configurado que se muestra en la pantalla. Los valores se pueden tomar de un solo sistema trifásico o de tres sistemas monofásicos distintos. El CMD420/421 necesita una fuente de alimentación externa. Características Vigilancia de subcorriente o sobrecorriente en redes AC con alarma previa y principal o vigilancia de corriente con función de ventana Vigilancia de corriente a través de transformador, dependiendo de la versión del equipo, adecuado para transformadores estándar x/1 A, x/5 A Mediante factor de transmisión adaptable a todos los transformadores de corriente estándar x/1A, x/5A Retardo de arranque, de respuesta y de desactivación ajustables Histéresis de conmutación ajustable Medición del valor eficaz AC
