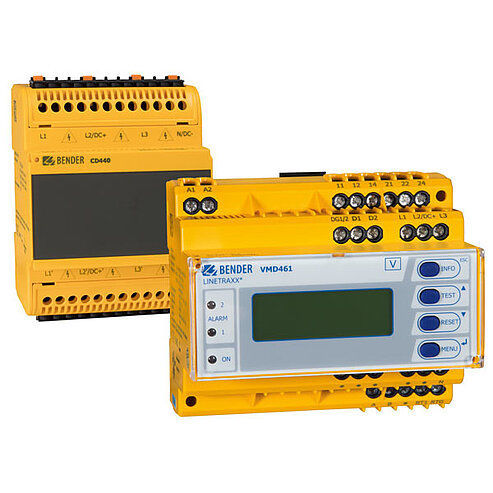

Relé de vigilancia de frecuencia LINETRAXX® VMD461

de fasesde ausencia de fasesde desequilibrio de fases

Monitoreo de voltaje hasta 1200 V Todas las funciones están representadas en códigos ANSI Monitoreo de voltaje y frecuencia de 3 etapas con un retardo de respuesta correspondiente Se puede utilizar opcionalmente para una amplia variedad de configuraciones del sistema como AC, 3AC, 3NAC y DC El relé de monitoreo de voltaje multifuncional VMD461 monitorea frecuencias, subtensiones y sobretensiones en sistemas de AC, DC y 3(N)AC. Los voltajes de fase y/o los voltajes de línea a línea se miden como valor r.m.s. y se muestran continuamente en la pantalla del dispositivo. Se almacena el valor medido necesario para activar el relé de alarma. El VMD461 presenta funciones de medición adicionales para: ROCOF df/dt Monitoreo de cambio de vector Monitoreo de desbalance Monitoreo de la secuencia de fases Los correspondientes códigos ANSI estan disponibles para todas las funciones de medición. Los tiempos de retardo configurables permiten considerar características especiales específicas de la instalación (por ejemplo, procedimientos de arranque específicos del dispositivo). El VMD461 requiere una tensión de alimentación externa. El uso opcional de un dispositivo de acoplamiento CD440 extiende el rango de voltaje que se puede monitorear a DC/3AC 1200 V o 1AC/3NAC 690 V. Características Cuando se combina con un dispositivo de acoplamiento CD440, se pueden monitorear sistemas DC hasta 1200 V, sistemas 1AC hasta 690 V, sistemas 3AC hasta 1200 V y sistemas 3NAC hasta 690 V Todas las funciones están representadas en códigos ANSI Monitoreo de sistemas DC, 1AC, 3 (N)AC DIN EN 60255-1:2010-9 Seguridad de falla única
