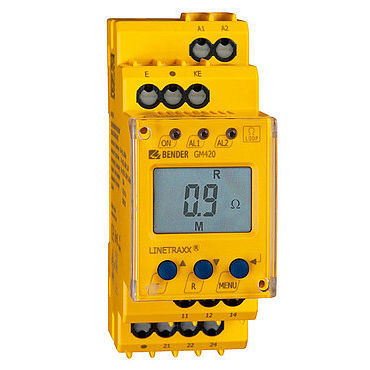

Relé de vigilancia de tensión LINETRAXX® GM420

ACpara motor eléctricoen riel DIN

El relé de vigilancia de bucle GM420 vigila la resistencia de bucle de conductores de protección contra resistencia superiores a las ajustadas en redes AC y en redes sin tensión. Para ello la tensión externa Uf máxima entre las bornas E y KE no debe superar AC 12 V. En la pantalla LCD se indica la resistencia del bucle y la posible tensión AC externa Uf. El valor de disparo queda almacenado. Mediante el ajuste de retardos se puede adaptar el relé a las condiciones específicas de la instalación. Características Vigilancia de bucles en conductores protectores de sistemas AC Circuito de medida con alta resistencia de tensiones ajenas e indicación de la tensión ajena Retardo de arranque, de respuesta y de desactivación ajustable Histéresis de conmutación ajustable Indicación digital del valor de medida a través de display LC multifunción Función Preset (parametrización básica automática) LEDs de aviso para servicio, Alarma 1, Alarma 2 Memoria de valores de medida para el valor de activación Autovigilancia permanente Tecla Test/Reset interna 2 relés de alarma separados, cada uno con 1 contacto conmutado Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable Protección por contraseña para el ajuste del aparato Tapa transparente precintable Carcasa de 2 módulos (36 mm) Bornas de presión (dos bornas por conexión) Conforme con RoHS Aplicaciones Vigilancia de bucles en motores Vigilancia de bucles en instalaciones eléctricas para detectar interrupciones en el conductor protector Vigilancia de instalaciones de puesta a tierra
