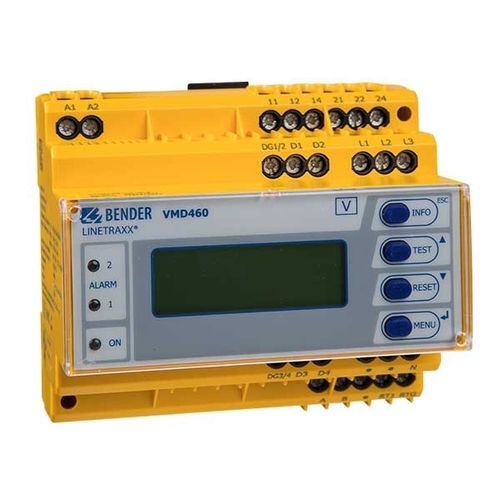

Relé de vigilancia de tensión LINETRAXX® VMD460-NA

de frecuenciaen riel DINRS485

Descripción
El LINETRAXX® VMD460-NA es una protección externa de red y de instalaciones para la desconexión automática de plantas de generación de la red pública mediante interruptores de acoplamiento. Supervisa continuamente tensión y frecuencia, muestra medidas en tiempo real en una pantalla LC gráfica retroiluminada y registra los eventos que provocan disparos de relés. Es multifuncional y configurable para cumplir con reglamentos nacionales.

Características

• Programas básicos preconfigurados para normas nacionales (p. ej. G99/G98, VDE-AR-N 4105)
• Detección de isla: df/dt (ROCOF) y salto de vector
• Monitorización continua de tensiones de fase y tensiones línea a línea
• Supervisión configurable de interruptor de acoplamiento (NC/NO/off); diseño tolerante a un único fallo
• Interfaz RS-485 para intercambio de datos y parametrización
• Apagado remoto mediante receptor de señal de telemando (ripple control)
• Funciones de prueba: ensayo de tiempo de desconexión y tecla de prueba del circuito de disparo
• Pantalla gráfica retroiluminada; selección de idioma (DE/EN/IT)
• Protección por contraseña de los ajustes; carcasa precintable
• Registro de eventos: últimos 300 fallos de red con sello horario (reloj en tiempo real)

Aplicaciones

• Protección central de red e instalaciones (p. ej. VDE-AR-N 4105)
• Dispositivo de desconexión para instalaciones generadoras en paralelo con la red pública
• Protección de interfaz según recomendaciones nacionales/internacionales (EREC G99/G59/G83, CEI 0-21)
• Uso universal para el desacoplamiento seguro de generación distribuida

Aprobaciones / certificados

• VDE-AR-N 4105
• VDE-AR-N 4110
• Directrices técnicas BDEW
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

Variantes
Tipo | Tensión de alimentación U_S | Ref.
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

Especificaciones técnicas

• Modelo: LINETRAXX® VMD460-NA
• Variante: VMD460-NA-D-2 (alimentación AC/DC 100…240 V)
• Función: protección externa de red y de instalaciones para desconexión vía interruptores de acoplamiento
• Métodos de detección: ROCOF (df/dt) y salto de vector
• Monitorización: tensión de fase y tensión línea a línea
• Interfaces: RS-485 para comunicación/parametrización; receptor ripple para apagado remoto
• Memoria de eventos: últimos 300 fallos de red con sello horario (RTC)
• Operación: pantalla gráfica retroiluminada; idiomas (DE/EN/IT)
• Seguridad: protección con contraseña; carcasa precintable
• Confiabilidad: diseño tolerante a un único fallo; supervisión configurable del interruptor de acoplamiento (NC/NO/off)
