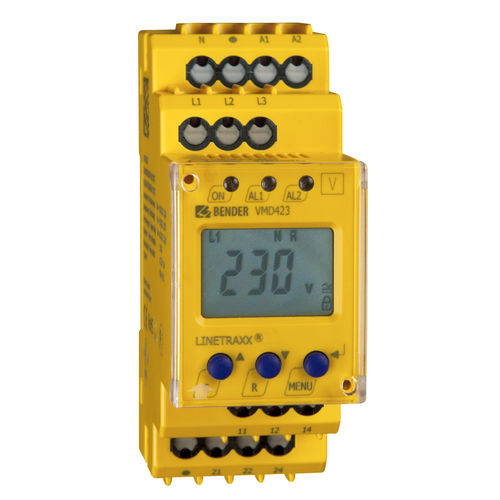

Relé de protección de desequilibrio de fases LINETRAXX® VMD423

de sobrefrecuenciade subtensiónde asimetría de fase

Descripción
La serie LINETRAXX® VMD423 son relés de monitorización trifásica de tensión y frecuencia diseñados para supervisar el punto de conexión de instalaciones de generación distribuida (>30 kW). Las mediciones se realizan en baja tensión o mediante transformadores de tensión (100 V) en puntos de inyección en media tensión. El equipo detecta subtensión/sobretensión, subfrecuencia/sobrefrecuencia, asimetría, fallo de fase y secuencia de fases. Un relé de alarma actúa en ≤ 80 ms cuando se superan los valores configurados; la sobretensión se evalúa como promedio en un intervalo de 10 minutos. El VMD423 requiere alimentación separada; el VMD423H se alimenta desde el sistema supervisado.

Certificados

• DIN V VDE V 0126-1-1:2006-02 (países aplicables)
• EN 50438:2007 (cuando proceda)
• Aprobaciones nacionales: C10/11 (Bélgica), guías ENEL y otras

Funciones y monitorización

• Versiones: VMD423 con alimentación separada; VMD423H con alimentación desde el sistema monitorizado
• Monitorización: subtensión, sobretensión (media 10 min), subfrecuencia, sobrefrecuencia en 3(N)AC 0…500 V
• Detección de asimetría, fallo de fase y secuencia de fases
• Temporizaciones ajustables (inicio, respuesta, desactivación) y histéresis de conmutación ajustable
• Medición r.m.s. (AC + DC) y display LC multifunción
• Dos relés de alarma independientes (contactos conmutados); comportamiento N/C o N/O y memoria de fallo seleccionables
• Indicadores LED: Alimentación, Alarma 1, Alarma 2; tecla Test/Reset interna
• Protección por contraseña, tapa transparente precintable; autovigilancia continua
• Bornas de presión o bornas de tornillo según referencia; carcasa 2 módulos (36 mm); conforme RoHS

Aplicaciones

• Supervisión de puntos de conmutación automáticos entre generadores privados en paralelo y la red pública de baja tensión
• Conexión a la red y cumplimiento según DIN V VDE V 0126-1-1, EN 50438 y normativa nacional
• Adecuado para plantas fotovoltaicas, cogeneración, eólica, hidráulica y otras fuentes de generación distribuida

Variantes
Tipo | Tensión de alimentación U_S* | Tensión nominal U_n* | Valor de actuación | Ref.
VMD423-D-1 | DC 9,6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | U_n (alimentación desde el sistema monitorizado) | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* Valores absolutos. B7… = bornas de presión / B9… = bornas con tornillo)

Accesorios opcionales
Tipo | Ref.
Clip de montaje para fijación por tornillo (1 unidad por equipo) | B98060008
Marco de montaje XM420 | B990994

Descargas (selección)

• Declaraciones y certificados de conformidad
• Hojas de datos, manuales y guías rápidas
• Textos para licitación y declaraciones UKCA/CE

Especificaciones técnicas

• Magnitudes medidas: tensiones trifásicas (r.m.s.), frecuencia, asimetría, secuencia de fases, fallo de fase
• Rango de medida tensión: AC 0…500 V
• Rango de frecuencia: 40…65 Hz
• Detección de sobretensión: media sobre 10 minutos; actuación de relé ≤ 80 ms
• Salidas: dos relés de alarma independientes (contactos conmutados)
• Funciones de usuario: retrasos e histéresis ajustables; protección por contraseña; Test/Reset
• Indicadores: display LC, LEDs; memoria del valor de disparo
• Conexiones: bornas de presión o tornillo; carcasa 2 módulos 36 mm
• Conformidad: RoHS y certificaciones nacionales aplicables
