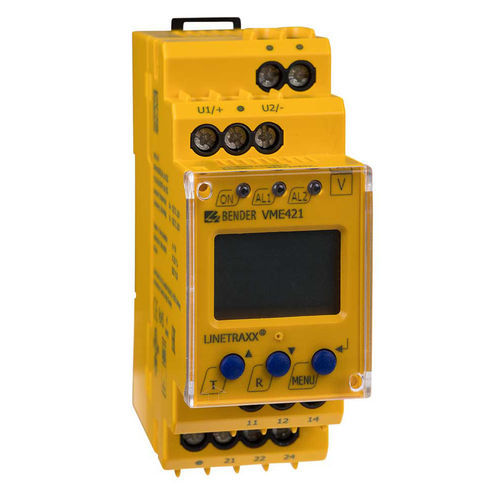

Relé de vigilancia de subtensión LINETRA ® VME421H series

de sobretensiónde frecuencia1NA/NC

Resumen
El LINETRAXX® VME421H es un relé compacto de vigilancia de tensión y frecuencia para sistemas AC y DC. Supervisa subtensión, sobretensión, frecuencia y la función ventana (tensión entre dos umbrales) midiendo valores en r.m.s. El equipo se alimenta del propio sistema monitorizado y dispone de una reserva de energía interna para mantener la función ante interrupciones breves.

Funciones principales

• Vigilancia de subtensión, sobretensión, frecuencia y función ventana (funciones seleccionables: <U, >U, <f, >f)
• Medición en valor eficaz (AC + DC)
• Visualización continua del valor medido en display LC multifunción; memoria del valor en el momento de la alarma
• Retardos ajustables: arranque, respuesta y desconexión; histéresis de conmutación ajustable
• Alimentación tomada del sistema monitorizado; acumulador de energía interno (sin alimentación externa)
• Dos relés de alarma independientes (cada uno con un contacto conmutado)
• Protección por contraseña y función Preset para asignación de parámetros básicos

Características adicionales / Diseño

• LEDs: Power On, Alarm 1, Alarm 2
• Memoria del valor medido al disparo
• Autovigilancia continua y tecla interna Test/Reset
• Funcionamiento N/C o N/O y comportamiento de memoria de fallos seleccionables
• Tapa transparente precintable; carcasa 2 módulos (36 mm)
• Bornes de empuje (dos bornes por conexión)
• Conformidad RoHS

Aplicaciones

• Vigilancia de tensión y frecuencia en máquinas e instalaciones monofásicas
• Vigilancia de fallos a tierra en redes de media tensión mediante transformadores de tensión
• Supervisión de sistemas de baterías
• Conmutación automática de equipos al alcanzar umbrales de tensión definidos

Variantes
VME421H-D-1 | Tensión nominal del sistema: DC/AC 9,6…150 V, 15…46 Hz (valor de respuesta: AC/DC 9,6…150 V) | Ref.: B73010003 / B93010003
VME421H-D-2 | Tensión nominal del sistema: DC/AC 70…300 V, 15…460 Hz (valor de respuesta: AC/DC 70…300 V) | Ref.: B73010004 / B93010004

Accesorios opcionales

• Clip de montaje para fijación atornillada (1 unidad por equipo): Ref. B98060008

Documentación disponible
Quickstart (VME421H); Manual (VME421H); Hoja de datos (VME421H); Declaraciones de serie (VMx42x) — CE/UKCA

Características / especificaciones técnicas

• Funciones de vigilancia: <U, >U, <f, >f, función ventana
• Medición: valor eficaz (RMS) AC + DC
• Visualización: display LC multifunción con memoria del valor de disparo
• Alimentación: tomada del sistema monitorizado con acumulador de energía interno
• Salidas: 2 relés de alarma independientes (contactos conmutados)
• Ajustes: retardos de arranque/respuesta/desconexión, histéresis
• Conexiones: bornes de empuje (2 bornes por conexión)
• Mecánica: carcasa 2 módulos (36 mm), tapa transparente precintable
• Indicadores: LEDs Power On / Alarm 1 / Alarm 2
• Conformidad: RoHS
