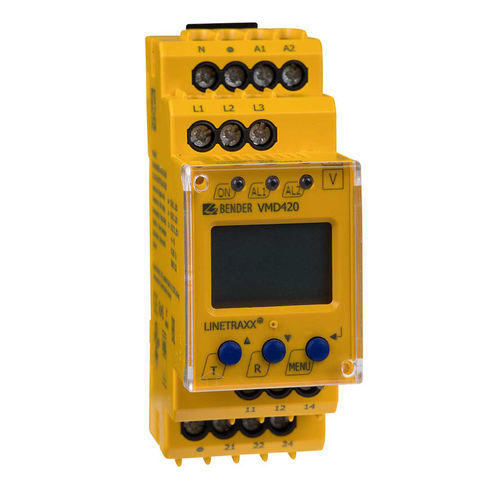

Relé de vigilancia de tensión LINETRAXX® VMD420

de asimetría de fasede subtensiónde fases

Descripción
El relé monitor de tensión multifunción LINETRAXX® VMD420 está diseñado para monitorizar frecuencia, subtensión, sobretensión y la tensión entre dos valores umbral (función ventana) en sistemas 3(N)AC. Las tensiones se miden en valores RMS y el valor medido se muestra de forma continua en la pantalla LC. Se almacena el valor que desencadenó el relé de alarma. Los tiempos de respuesta ajustables permiten adaptar el comportamiento a características específicas de la instalación. El dispositivo requiere alimentación externa.

Funciones principales

• Vigilancia de subtensión, sobretensión y frecuencia en 3(N)AC 0…500 V
• Funciones seleccionables: <U, >U, <f, >f (función ventana y límites)
• Vigilancia de asimetría, fallo de fases y secuencia de fases
• Retardos ajustables: arranque, respuesta y desconexión
• Histéresis de conmutación ajustable
• Medición en valor eficaz (AC)
• Visualización digital mediante display LC; LEDs Power On, Alarm 1, Alarm 2
• Memoria del valor de disparo; función preset para parámetros básicos
• Autovigilancia continua y botón Test/Reset interno
• Dos relés de alarma independientes (cada uno un contacto conmutado); funcionamiento N/C o N/O y memoria de fallo seleccionables
• Carcasa de dos módulos (36 mm); tapa transparente precintable
• Conformidad RoHS

Aplicaciones

• Monitorización de máquinas e instalaciones sensibles a la tensión
• Conmutación automática en niveles de tensión definidos
• Monitorización de suministros de emergencia y sistemas de respaldo
• Monitorización de la tensión de alimentación de cargas portátiles
• Protección de motores trifásicos frente a pérdida de fase y errores de secuencia
• Protección de transformadores mediante detección de cargas asimétricas

Variantes
Tipo | Tensión de alimentación Us* | Tensión nominal Un* | Ref.**
VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005; B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006; B93010006

Accesorios opcionales
Tipo | Ref.
Clip de montaje para montaje con tornillo (1 unidad por equipo) | B98060008
Marco de montaje XM420 | B990994

Características / especificaciones técnicas

• Nombre del modelo: LINETRAXX® VMD420
• Medición: valores RMS (AC)
• Rango de medida: 3(N)AC 0…500 V; indicación de la frecuencia del sistema
• Alimentación: según variante (ver Variantes)
• Rango de frecuencia: 15…460 Hz
• Salidas: dos relés de alarma independientes (un contacto conmutado cada uno)
• Comportamiento configurable: N/C o N/O; memoria de fallo seleccionable
• Ajustes: funciones de vigilancia seleccionables, histéresis y retardos ajustables
• Visualización e indicadores: display LC multifunción; LEDs Power On, Alarm 1, Alarm 2
• Memoria y prueba: memoria del valor de disparo; botón interno Test/Reset; autovigilancia continua
• Seguridad: protección por contraseña; tapa transparente precintable
• Factor de forma: carcasa de 2 módulos (36 mm)
• Conformidad: RoHS
• Requiere alimentación externa
