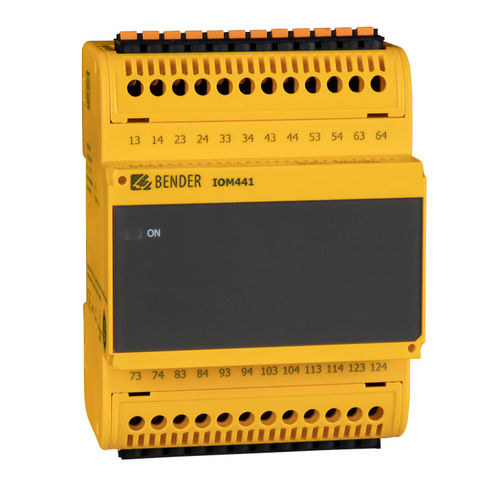

Módulo de relé de conmutación IOM441 series

de protección contra fallosDCelectromecánica

Resumen
El módulo de relés IOM441-S amplía unidades base Bender (p. ej. EDS44x) proporcionando 12 salidas de relé libres de potencial. Los mensajes de alarma del dispositivo base se convierten en órdenes de conmutación para los relés. La comunicación y la alimentación entre el módulo y el dispositivo base se realiza a través del bus Bender Backbone (bus BB) situado en la parte posterior. Las actualizaciones de firmware, la transferencia de parámetros y el almacenamiento de estados de conmutación se realizan mediante el bus BB. Nota: algunos dispositivos base permiten conectar únicamente un IOM441-S (consultar la hoja de datos del dispositivo base).

Funciones principales

• 12 salidas relé libres de potencial para señalización o control externo
• Configuración de contactos seleccionable N/O o N/C
• Funciones opcionales: localización de fallos de aislamiento o función de corriente residual (opción "W")
• Comunicación, alimentación y actualización de firmware vía bus BB

Características (breve)

• Amplía dispositivos Bender con 12 relés
• N/O y N/C seleccionables

Aplicaciones

• Ampliación de canales de medida durante la localización de fallos de aislamiento y suministro de contactos de alarma/control externos

Variantes
Tipo | Tensión de alimentación U_S | Opción "W" | Ref.
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

Accesorios opcionales
Descripción | Ref.
Kit conector tornillo* | B95012901
Kit conector Push-wire | B95012902
Accesorios mecánicos* (cubierta de bornes + 2 clips de montaje) | B95012903
Conector BB BUS 4TE* | B98110002
* incluido en el suministro según configuración

Especificaciones técnicas

• Salidas de relé: 12 contactos libres de potencial
• Configuración de contactos: seleccionable N/O o N/C
• Funciones opcionales: localización de fallos de aislamiento o función de corriente residual
• Comunicación: bus Bender Backbone (bus BB) montado en la parte posterior
• Alimentación: proporcionada vía bus BB (DC 24 V)
• Actualización de firmware: vía bus BB
• Almacenamiento: parámetros y estados de conmutación guardados en el módulo
• Nota de compatibilidad: algunos dispositivos base permiten solo un IOM441-S (ver hoja de datos)
• Números de referencia: IOM441-S (B95012057), IOM441W-S (B95012057W)
