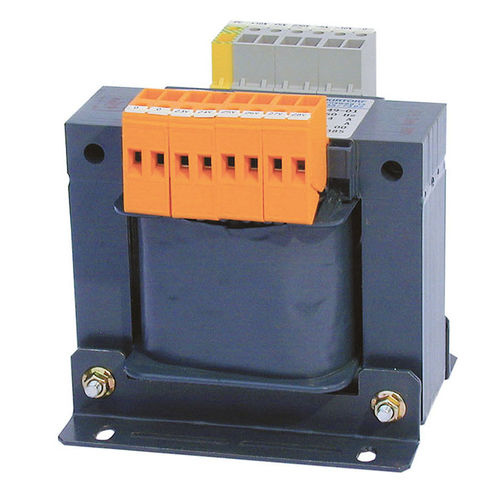

Transformador de aislamiento ESL0107 series

secopara aplicaciones de iluminaciónmonofásico

Descripción general

• Transformadores separadores monofásicos para lámparas de quirófano
• Adaptación de tensión a pasos finos mediante tomas en primario y secundario
• Pantalla electrostática con salida para conexión a la barra de equipotencialidad
• Bobinados galvánicamente aislados e aislamiento reforzado conforme a IEC 61558-2-6 / DIN EN 61558-2-6
• Soportes de montaje aislados e impregnación completa en resina para protección anticorrosión
• Diseñados para instalación en locales secos; construcción abierta (IP 00)

Aplicaciones
La serie ESL0107 está destinada al suministro de lámparas de quirófano en recintos de Grupo 2. Las tomas en primario y secundario permiten un ajuste preciso de la tensión para cumplir los requisitos de alimentación de los luminarios. El aislamiento reforzado y la separación galvánica contribuyen a la seguridad en instalaciones médicas. La pantalla electrostática reduce las interferencias eléctricas; su conductor se lleva a un borne aislado para la conexión a la barra equipotencial.

Características clave

• Salida de bobinado apantallado para conexión a equipotencial
• Soportes de montaje aislados para instalación aislada
• IP: IP 00 (construcción abierta)
• Aislamiento reforzado; clasificación de aislamiento: ta 40/E
• Conexiones: bornas con tornillo
• Grupo vectorial: IiO
• Impresión completa en resina para protección contra la corrosión
• Tomas para ajuste fino de tensión en primario y secundario

Variantes
Tipo | Ref.
ESL0107/120 | B924632
ESL0107/160 | B924633
ESL0107/280 | B924634
ESL0107/400 | B924637
ESL0107/630 | B924638
ESL0107/1000 | B924639

Especificaciones técnicas

• Normativa: IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1)
• Transformador separador monofásico con bobinados galvanicamente aislados
• Pantalla electrostática entre primario y secundario con salida aislada
• Adaptación de tensión a pasos finos en primario y secundario
• Soportes de fijación aislados para montaje aislado
• Impresión completa en resina (protección anticorrosión)
• Grado de protección: IP 00
• Tipo de conexión: bornas con tornillo
• Clasificación de aislamiento: ta 40/E
• Grupo vectorial: IiO
