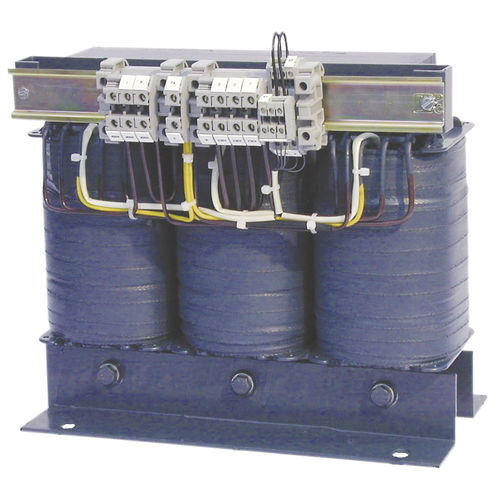

Transformador de aislamiento DS0107 series

encapsuladopara de protecciónpara aplicaciones médicas

Descripción
La serie DS0107 agrupa transformadores de aislamiento con bobinados primario y secundario galvanicamente aislados y un apantallamiento electrostático con salida a bornas aisladas para conexión a la pletina de equipotencialidad. Cumplen EN/IEC 61558-1 y EN/IEC 61558-2-15 y satisfacen los requerimientos de IEC 60364-7-710 / DIN VDE 0100-710 para sistemas IT en recintos de uso médico. Las escuadras de fijación están aisladas para permitir una instalación aislada. Existen versiones para montaje horizontal o vertical; la serie SK2 ofrece versiones totalmente encapsuladas (clase de protección II).

Características

• Sensores de temperatura incorporados según DIN 44081 (120 °C)
• Apantallamiento electrostático con salida a bornas aisladas para pletina de equipotencialidad
• Bobinados primario y secundario separados galvánicamente
• Escuadras de fijación aisladas para montaje aislado
• Montaje: horizontal o vertical
• Protección contra la corrosión: impregnación completa en resina
• Grado de protección: IP00 (abierto) o IP23 (con carcasa)
• Clase de protección: I (estándar), II opcional en versiones SK2 encapsuladas
• Aislamiento reforzado, clasificación ta40/B
• Conexiones: bornas con tornillo
• Nivel de ruido < 35 dB(A) (en vacío y con carga nominal)
• Grupo de conmutación: Yyn 0

Variantes — Referencias, dimensiones, peso
Tipo | A | B | C | D | E | F | G | Peso Cu | Peso | Ref.
DS0107/2000 | 300 mm | 200 mm | 270 mm | 240 mm | 160 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924694
DS0107/3150 | 360 mm | 210 mm | 325 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924106
DS0107/4000 | 360 mm | 225 mm | 325 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924121
DS0107/5000 | 360 mm | 240 mm | 325 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924112
DS0107/6300 | 420 mm | 230 mm | 370 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924107
DS0107/8000 | 420 mm | 245 mm | 370 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924628
DS0107/10000 | 420 mm | 260 mm | 370 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924672
DS0107/2000K | 300 mm | (no especificado) | 310 mm | 240 mm | 162 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924687
DS0107/3150K | 360 mm | (no especificado) | 360 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924688
DS0107/4000K | 360 mm | (no especificado) | 360 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924689
DS0107/5000K | 360 mm | (no especificado) | 360 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924690
DS0107/6300K | 420 mm | (no especificado) | 420 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924691
DS0107/8000K | 420 mm | (no especificado) | 420 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924692
DS0107/10000K | 420 mm | (no especificado) | 420 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924693
DS0107/2000LG | 330 mm | 195 mm | 265 mm | 298 mm | (no especificado) | 200 mm | 7 mm | 16 kg | 34 kg | B924695
DS0107/3150LG | 394 mm | 198 mm | 310 mm | 358 mm | (no especificado) | 240 mm | 9 mm | 28 kg | 63 kg | B924658
DS0107/4000LG | 394 mm | 214 mm | 310 mm | 358 mm | (no especificado) | 240 mm | 9 mm | 29 kg | 70 kg | B924659
DS0107/5000LG | 394 mm | 228 mm | 310 mm | 358 mm | (no especificado) | 240 mm | 9 mm | 31 kg | 77 kg | B924660
DS0107/6300LG | 452 mm | 212 mm | 360 mm | 408 mm | (no especificado) | 280 mm | 12 mm | 48 kg | 97 kg | B924661
DS0107/8000LG | 452 mm | 227 mm | 360 mm | 408 mm | (no especificado) | 280 mm | 12 mm | 51 kg | 107 kg | B924662
DS0107/10000LG | 452 mm | 250 mm | 360 mm | 408 mm | (no especificado) | 280 mm | 12 mm | 59 kg | 130 kg | B924679
DS0107/2000SK2 | 410 mm | 190 mm | 400 mm | 380 mm | 330 mm | 125 mm | 11 mm | 16 kg | 49 kg | B924696
DS0107/3150SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 28 kg | 75 kg | B924122
DS0107/4000SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 29 kg | 80 kg | B924123
DS0107/5000SK2 | 520 mm | 200 mm | 450 mm | 490 mm | 390 mm | 150 mm | 11 mm | 31 kg | 86 kg | B924124
DS0107/6300SK2 | 520 mm | 200 mm | 500 mm | 490 mm | 450 mm | 150 mm | 11 mm | 48 kg | 107 kg | B924125
DS0107/8000SK2 | 520 mm | 215 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 51 kg | 130 kg | B924126
DS0107/10000SK2 | 520 mm | 230 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 59 kg | 155 kg | B924678

Especificaciones técnicas

• Normativas: IEC/EN 61558-1, IEC/EN 61558-2-15; cumplimiento IEC 60364-7-710 / DIN VDE 0100-710 para sistemas IT en recintos médicos
• Aislamiento reforzado; bobinados primario y secundario galvanicamente aislados
• Apantallamiento electrostático entre bobinados con bornas aisladas para conexión a pletina de equipotencialidad
• Escuadras de fijación aisladas para montaje aislado
• Montaje: horizontal o vertical
• Protección anticorrosión: impregnación completa en resina
• Diseñados para recintos secos
• Serie SK2: versiones totalmente encapsuladas (clase II)
• Sensores de temperatura integrados según DIN 44081 (120 °C)
• Grados de protección: IP00 (abierto) o IP23 (con carcasa)
• Conexiones: bornas con tornillo
• Nivel acústico: < 35 dB(A) (en vacío y con carga nominal)
• Clasificación del aislamiento: ta40/B
• Grupo de conmutación: Yyn 0
