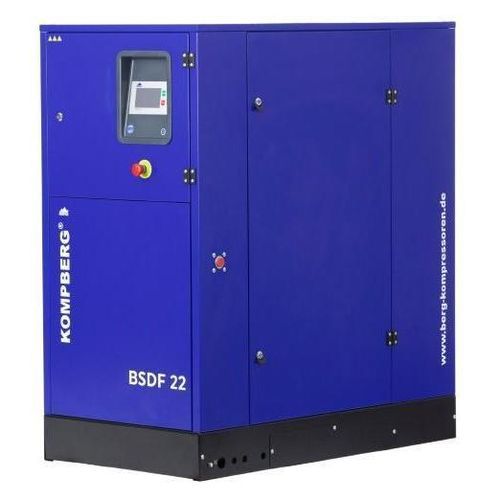

Compresor de tornillo KOMPBERG® BSDF

de aireeléctricoestacionario

Descripción general
Los compresores de tornillo KOMPBERG® BSDF cubren 18,5–250 kW y se basan en la plataforma BSD. Los modelos BSDF integran control de frecuencia (velocidad variable), un Air-End grande y de baja velocidad, controlador CMC de ahorro energético y variadores de marca alemana (habitualmente Siemens), lo que permite una regulación dentro de todo el rango operativo. El accionamiento directo 1:1 reduce el número de componentes y las pérdidas por transmisión. Las unidades están diseñadas para un mantenimiento al 100% y presentan niveles de ruido reducidos.

Controlador maestro (RC / RC-S)
El controlador maestro BERG RC/RC-S opcional gestiona el arranque/parada de grupos de compresores, el control de presión, la distribución óptima de carga, la selección de compresor líder y los umbrales de funcionamiento. La supervisión remota está disponible mediante interfaz web y Modbus (TCP/RTU) según la configuración.

Características clave

• Control por frecuencia (velocidad variable) para adaptar la producción a la demanda y ahorrar energía (ahorros hasta ~35% según instalación).
• Accionamiento directo 1:1 (sin caja de engranajes) para minimizar pérdidas de transmisión.
• Air-End grande y de baja velocidad para mejorar eficiencia y vida útil.
• Controlador CMC de bajo consumo y variadores alemanes; motores/reguladores Siemens usuales en configuraciones estándar.
• Diseñado para un mantenimiento al 100% con puertas de acceso amplias y menor número de piezas móviles.
• Niveles de ruido reducidos gracias al funcionamiento a baja velocidad; modelos mayores usan ventiladores centrífugos de alta eficiencia.
• Versiones inyectadas con aceite disponibles para estanqueidad y durabilidad; secador frigorífico integrado opcional en algunos modelos.

Aplicaciones

• Industria manufacturera: suministro a líneas de producción y máquinas.
• Ingeniería mecánica: alimentación de procesos y herramientas.
• Producción alimentaria: aplicaciones higiénicas de aire comprimido (configurar según requisitos).
• Sanidad: suministro de aire comprimido médico en hospitales y clínicas (usar variantes sin aceite cuando sea necesario).
• Automoción: pintura, herramientas neumáticas y procesos de ensamblaje.

Cómo funcionan los compresores de tornillo
Dos rotores engranados giran en sentidos opuestos dentro de una carcasa. El aire se toma y se comprime de forma continua en el hueco entre rotores, proporcionando un suministro estable. El control de velocidad ajusta la producción a la demanda para optimizar la eficiencia energética.

Especificaciones técnicas (resumen)
Modelo | Capacidad 7,5 bar (m3/min) | Capacidad 10 bar (m3/min) | Capacidad 13 bar (m3/min) | Dimensiones (LxAxH mm) | Sistema de transmisión | Nivel de ruido (dB) | Potencia nominal motor (kW) | Conexión de aire
BSDF 18 | 0,9 - 3,2 | 0,9 - 2,7 | - | 720x1300x1460 | Accionamiento directo | 70 | 18,5 | G 3/4
BSDF 22 | 0,9 - 3,7 | 0,9 - 3,1 | - | 720x1300x1460 | Accionamiento directo | 70 | 22 | G 3/4
BSDF 30 | 1,7 - 5,3 | 1,5 - 4,4 | 1,2 - 3,3 | 1750x900x1450 | Accionamiento directo | 75 | 30 | G 1 1/2
BSDF 37 | 1,6 - 6,4 | 1,6 - 5,4 | 1,6 - 4,8 | 1750x900x1450 | Accionamiento directo | 75 | 37 | G 1 1/2
BSDF 45 | 2,4 - 7,7 | 2,5 - 7,0 | 2,0 - 5,8 | 2000x1000x1640 | Accionamiento directo | 75 | 45 | G 1 1/2
BSDF 55 | 2,6 - 9,9 | 2,5 - 8,5 | 2,3 - 6,6 | 2000x1000x1640 | Accionamiento directo | 75 | 55 | G 1 1/2
BSDF 75 | 4,6 - 13,6 | 3,6 - 12,3 | 3,5 - 9,4 | 2100x1030x1670 | Accionamiento directo | 75 | 75 | G 2
BSDF 90 | 4,6 - 16,2 | 4,2 - 13,6 | 3,4 - 11,4 | 2550x1485x2130 | Accionamiento directo | 83 | 90 | G 2
BSDF 110 | 9,6 - 19,2 | 8,4 - 16,9 | 7,0 - 14,1 | 2550x1485x2130 | Accionamiento directo | 83 | 110 | G 2
BSDF 132 | 11,5 - 23,0 | 10,2 - 20,5 | 8,3 - 16,5 | 3300x1600x1800 | Accionamiento directo | 83 | 132 | G 2 1/2
BSDF 160 | 15 - 30 | 12,3 - 24,5 | 11,3 - 22,6 | 3300x1600x1800 | Accionamiento directo | 83 | 160 | G 2 1/2
BSDF 200 | 17,3 - 34,6 | 15,5 - 31 | 13 - 26,1 | 4000x2100x2200 | Accionamiento directo | 85 | 200 | DN 100
BSDF 250 | 20 - 40 | 18 - 36 | 15 - 30 | 4000x2100x2200 | Accionamiento directo | 85 | 250 | DN 100

Características técnicas

• Serie: KOMPBERG® BSDF.
• Rango de potencia: 18,5–250 kW.
• Control de velocidad: variadores de frecuencia alemanes para operación eficiente.
• Air-End grande y de baja velocidad para eficiencia y mayor vida útil.
• Accionamiento directo 1:1 para eliminar pérdidas por engranajes.
• Control: CMC; opción RC/RC-S para control de grupo y monitorización remota (Web, Modbus).
• Opciones: versiones con secador frigorífico integrado en algunos modelos; variantes sin aceite disponibles.
