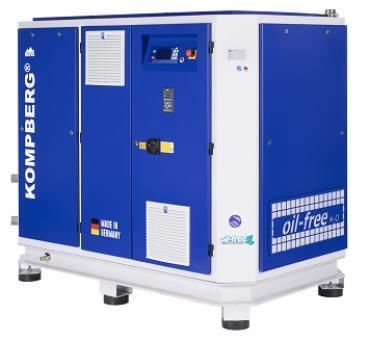

Compresor de tornillo KOMPBERG® ZXF / ZWF

rotativode aireneumático

Resumen
Las gamas KOMPBERG® ZXF y ZWF de BERG Kompressoren son compresores de tornillo 100% exentos de aceite diseñados para aplicaciones que requieren aire comprimido sin aceite. ZXF son unidades de doble etapa refrigeradas por aire; ZWF son unidades con inyección de agua donde el agua sustituye al aceite para refrigeración, sellado y lubricación, logrando compresión casi isotérmica.

KOMPBERG® ZXF (sin aceite, refrigerado por aire)

• Elemento de compresión de tornillo 100% sin aceite
• ISO 8573-1 CLASS 0 para pureza del aire (declaración del fabricante)
• Dos etapas de compresión con sistema refrigerado por aire
• Baja relación velocidad-capacidad y recubrimiento de rotor para mayor eficiencia
• Diseño para instalaciones industriales con mantenimiento reducido
• Sin contaminación por aceite aguas abajo

KOMPBERG® ZWF (sin aceite, inyección de agua)

• El agua sustituye al aceite en la cámara de compresión para garantizar aire comprimido sin aceite
• El agua actúa como refrigerante y sellador, permitiendo compresión casi isotérmica y mayor eficiencia energética
• Tratamiento de agua integrado para mantener la calidad del circuito
• Huella compacta y puertas laterales extraíbles para acceso de mantenimiento
• Opciones con accionamiento directo en algunos modelos para reducir pérdidas por transmisión

Beneficios y características generales

• Salida garantizada sin aceite, apta para alimentación, farmacéutica, electrónica y aplicaciones médicas
• Pruebas en fábrica para verificar rendimiento y cumplimiento de especificaciones
• Opciones disponibles: control de velocidad variable, recuperación de calor, motores y controles SIEMENS en modelos seleccionados
• Diseños con bajo ruido y vibración en modelos concretos
• Costes operativos reducidos mediante sistemas de refrigeración optimizados y elementos de compresión eficientes

¿Qué es un compresor de tornillo sin aceite?
Un compresor de tornillo sin aceite funciona sin aceite en la cámara de compresión. Se consigue mediante rotores con recubrimientos especiales y cales mecánicas precisas (diseños refrigerados por aire) o inyectando agua en la cámara para lubricación y refrigeración (diseños con inyección de agua). Se emplean cuando la contaminación por aceite no es aceptable.

¿Cómo funcionan los compresores sin aceite y con inyección de agua?
Los diseños sin aceite refrigerados por aire se basan en materiales especiales, recubrimientos y tolerancias de rotor precisas para evitar contacto metal-metal. Los diseños con inyección de agua introducen agua en la cámara de compresión para sellado y refrigeración, reduciendo la elevación de temperatura durante la compresión.

Datos técnicos — KOMPBERG® ZXF
Modelo | Capacidad 8 bar [m3/min] | Capacidad 10 bar [m3/min] | Dimensiones (LxAnxAl) [mm] | Potencia nominal motor [kW] | Conexión aire comprimido | Demanda de aire de refrigeración [m3/h] | Peso [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000

Datos técnicos — KOMPBERG® ZWF
Modelo | Caudal 6 bar [m3/min] | Caudal 8 bar [m3/min] | Caudal 10 bar [m3/min] | Caudal 13 bar [m3/min] | Dimensiones (LxAnxAl) [mm] | Potencia motor [kW] | Conexión | Peso [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390

Notas adicionales

• Rangos de potencia ZXF mostrados en modelos: 55–160 kW (refrigerado por aire)
• Rangos ZWF mostrados: 40–120 kW para modelos con inyección de agua
• Aplicaciones típicas: alimentación, farmacéutica, electrónica, médico y otras industrias que requieren aire sin aceite

Especificaciones técnicas

• Compresión 100% sin aceite (ZXF: elemento sin aceite; ZWF: inyección de agua)
• ISO 8573-1 CLASS 0 para pureza del aire (declaración del fabricante)
• Opciones disponibles: velocidad variable, motores SIEMENS, recuperación de calor, tratamiento de agua (ZWF)
• Conexiones de aire: G 1 1/2, G 2, G 2 1/2, G 3 según modelo
• Dimensiones, demandas de refrigeración y peso varían según el modelo
