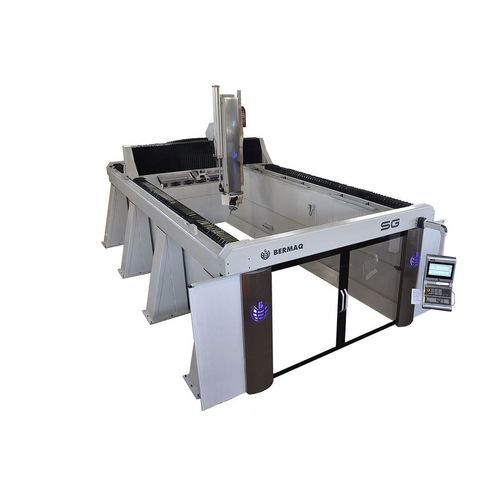

Fresadora CNC 5 ejes SG-5

verticalpara aluminiopara madera

Descripción
La SG-5 es una fresadora CNC Gantry de 5 ejes diseñada para mecanizar una amplia variedad de materiales: aluminio, composites, poliestireno, acrílico, madera, resinas y solid surface. Su diseño modular permite configuraciones específicas para la fabricación de maquetas, el acabado de cantos y la producción en sectores naval, automoción, aeroespacial, ferroviario y escenografía.

Aplicaciones

• Aeronáutica: mecanizado de piezas compuestas y utillajes
• Naval: maquetas, estructuras ligeras y prototipado para embarcaciones
• Modelado y prototipado: maquetas a escala, elementos arquitectónicos y piezas a medida
• Composites: corte y mecanizado de espumas técnicas, poliuretano y resinas
• Moldes y matrices: fabricación de patrones para termoformado y fundición
• Arte y escenografía: elementos escenográficos y piezas decorativas de gran formato

Materiales

• Aluminio y aleaciones ligeras: desbaste y acabado de piezas estructurales
• Composites y laminados: fibra de carbono, fibra de vidrio y materiales técnicos
• Acrílico y metacrilato: corte y mecanizado con acabado óptico
• Madera y tableros derivados: MDF, contrachapado, madera maciza
• Resinas técnicas: prototipos, moldes y utillajes
• Solid Surface: Corian y materiales similares

Equipamiento y prestaciones
Estructura tipo gantry que aporta rigidez y estabilidad para piezas de gran volumen y geometrías complejas. Posibilidad de configuración abierta o totalmente carenada. Husillos de 15 kW a 24 kW con velocidades hasta 36.000 rpm. Cambiador automático lineal de 12, 24 o 36 posiciones (opción 40 posiciones). Transmisión X/Y por cremallera-piñón y Z por husillo de bolas; opción de servomotores dobles en configuración maestro-esclavo. Control CNC avanzado para mecanizado simultáneo en 5 ejes, armario eléctrico climatizado e interfaz intuitiva para programación.

Opciones

• Medición de herramienta sin contacto para ajuste y detección de roturas
• Sonda de pieza inalámbrica
• Sistema de refrigeración y lubricación de herramienta
• Bomba de vacío y mesa de vacío para mejor sujeción
• Diferentes cabezales de fresado según aplicación
• Cambiador automático de herramientas hasta 40 posiciones
• Carenado completo con puertas frontales para entornos polvorientos o regulados

Características técnicas (resumen)

• Modelo: SG-5
• Estructura: Gantry
• Potencia husillo: 15 kW – 24 kW (configurable)
• Velocidad nominal husillo: 10.000 rpm (habitual)
• Velocidad máxima husillo: 36.000 rpm
• Cambiador de herramientas: 12 / 24 / 36 posiciones (opción hasta 40)
• Sujeción de la pieza: mesa de fijación (vacío / mesa ranurada opcional)
• Control: SIEMENS
• Velocidades de posicionamiento: X 60 m/min, Y 60 m/min, Z 25 m/min
• Transmisión: X,Y cremallera-piñón; Z husillo de bolas
• Lubricación: automática
• Armario eléctrico: climatizado (opcional)
