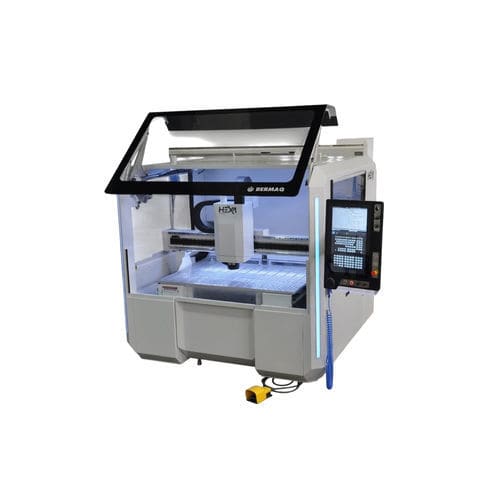

Fresadora CNC 3 ejes HEXA

verticalpara aluminiopara madera

Descripción
La HEXA es una fresadora CNC de alta velocidad equipada con motores lineales Direct Drive en los ejes X e Y, diseñada para mecanizado, corte, grabado, fresado y pulido de diversos materiales en entornos industriales exigentes. Su estructura antivibraciones (banco de acero con hormigón polimérico) proporciona estabilidad térmica y mecánica a altas velocidades de trabajo. La máquina está dirigida a aplicaciones que requieren precisión, repetibilidad y productividad.

Aplicaciones

• Automoción: mecanizado de paneles, moldes y piezas técnicas para vehículos.
• Aeronáutica: mecanizado de aluminio, compuestos y fibra de carbono con tolerancias ajustadas.
• Industria avanzada: piezas técnicas en plásticos de alta densidad, resinas y materiales compuestos.
• Prototipado y modelismo: producción de prototipos y utillajes con requisitos dimensionales estrictos.
• Artes gráficas y rotulación: cortes y grabados de precisión en materiales blandos y semiduros.

Equipamiento
La HEXA incorpora motores lineales Direct Drive en los ejes X e Y, eliminando elementos de transmisión mecánica tradicionales. Cuenta con un electrohusillo HITECO QD-2 de 6,5 kW con cono HSK-E40 (rodamientos cerámicos y refrigeración líquida), presurización interna, cambio rápido de herramienta, almacén lineal integrado de 12 posiciones compatible con HSK-E40 y pinzas ER-2, rejilla y cuatro zonas de vacío controladas por CNC, opciones modulables de sujeción (ranuras en T, puntos roscados o sistemas multitaladro) y control CNC MITSUBISHI M80VW / M80W.

Características

• Estructura antivibraciones: bancada de acero con hormigón polimérico que absorbe vibraciones y mejora la rigidez.
• Alta dinámica y precisión de posicionamiento gracias a los motores lineales Direct Drive.
• Electrohusillo de alta velocidad para acabados finos con estabilidad térmica.
• Almacén lineal de 12 posiciones (herramientas hasta Ø 35 mm y 100 mm de longitud).
• Lubricación automática y armario eléctrico climatizado para maximizar la disponibilidad.
• Rejilla y cuatro zonas de vacío controladas por CNC; opciones modulares de mesa.

Opciones

• Aspirador de alta presión 3 kW (1.400 m³/h)
• Cambio lineal adicional para posiciones de herramienta
• Sonda de pieza BLUM TC76
• Sistema de refrigeración de herramientas VORTEX
• Lubricación de herramienta aire/aceite (LUBETOOL)

Materiales compatibles

• Plásticos técnicos: PVC, poliestireno, nylon, derivados de PETG
• Acrílico / metacrilato: corte y grabado con acabado óptico
• Aluminio y aleaciones ligeras: paneles, perfiles y piezas mecanizadas 3D
• Compósitos: fibra de carbono, fibra de vidrio, Alucobondo y otros compósitos
• Madera y derivados: MDF, contrachapado, madera maciza
• Espumas y resinas técnicas: modelado, moldeo y mecanizado especializado

Especificaciones técnicas

• Ejes: 3
• Área útil de trabajo (X x Y x Z): 1.500 x 1.000 x 200 mm
• Cabezal / Electrohusillo: HITECO QD-2 6,5 kW (HSK-E40)
• Velocidad nominal: 12.000 rpm
• Velocidad máxima: 36.000 rpm
• Bomba de vacío (base): 100 m3/h
• Cambio de herramientas: 12 - 24 posiciones (almacén lineal 12 posiciones estándar)
• Tarador de herramienta: BLUM Z-NANO
• Panel de control: CNC MITSUBISHI M80VW / M80W
• Lubricación: Automática
• Transmisión / Movimiento: X, Y mediante motores lineales Direct Drive
• Velocidad de posicionamiento: hasta 100 m/min en X e Y
