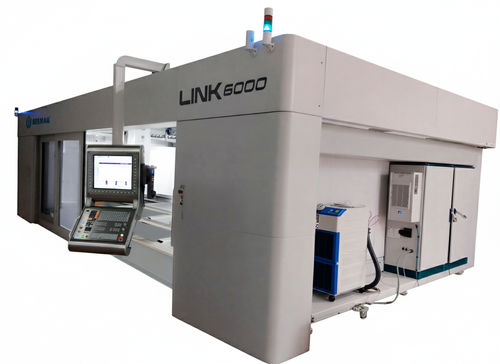

Centro de mecanizado CNC 5 ejes LINK 6.000

verticalpara maderapara compuestos

Descripción
El modelo LINK 6.000 es un centro de trabajo encabinado de 5 ejes de grandes dimensiones. Su estructura compacta, gran potencia y versatilidad permiten el fresado a alta velocidad de materiales no ferrosos (plásticos técnicos, termoconformados y derivados). Gracias a su robusta estructura en puente móvil ofrece altas velocidades de avance, precisión y calidad de acabado. La estructura encabínada aísla totalmente las partes móviles para mejorar la seguridad y reducir impactos ambientales (ruido, humos, etc.).

Aplicaciones

• Mecanizado de moldes y modelos en aluminio y materiales compuestos
• Mecanizado de resinas
• Recorte y corte de componentes estructurales
• Mecanizado de fibra de carbono y aleaciones ligeras
• Plásticos técnicos

Detalless y características
La máquina dispone de dos zonas de trabajo separadas por una mampara central móvil; puede operar con una zona o con ambas simultáneamente. Área útil hasta 6.000 mm (X) x 1.900 mm (Y) x 1.000 mm (Z). Ejes rotativos C y A con rangos de ±200° y ±120° respectivamente, con transmisión Harmonic Drive. Altas velocidades de desplazamiento: hasta 50 m/min en X e Y, 20 m/min en Z, y hasta 9.000°/min en C y A. Husillo: motor refrigerado por líquido de 15 kW, 12.000 rpm nominal, 24.000 rpm máxima (HSK / E40). Control por CNC Siemens Sinumerik One. Tres almacenes lineales integrados en el puente del eje Y (8 posiciones cada uno, 24 posiciones totales) para cambios rápidos de herramienta. Tarador de herramienta incluido. Sujeción de la pieza: mesa para fijación mecánica (opciones disponibles).

Características técnicas (tabla)
Ejes: 5
Estructura: Encabinada
Área útil de trabajo: 6.000 x 1.900 x 1.000 mm (X,Y,Z)
Cabezal de fresado: 15 kW
Velocidad nominal: 12.000 rpm
Velocidad máxima: 24.000 rpm
Bomba de vacío: ❌
Cambiador de herramientas: almacenes lineales, 8 posiciones cada uno (3 almacenes = 24 posiciones)
Tarador de herramienta: Sí
Sistema de sujeción: mesa para sujeción mecánica
* Valores recomendados; configurable

Características / especificaciones técnicas

• Modelo: LINK 6.000
• Ejes: 5
• Estructura: Encabinada
• Área útil (X x Y x Z): 6.000 x 1.900 x 1.000 mm
• Ejes rotativos: C ±200°, A ±120° (Harmonic Drive)
• Velocidades de desplazamiento lineales: hasta 50 m/min (X,Y), 20 m/min (Z)
• Velocidad ejes rotativos: hasta 9.000°/min (C y A)
• Husillo: 15 kW refrigerado por líquido
• Velocidad nominal husillo: 12.000 rpm
• Velocidad máxima husillo: 24.000 rpm (HSK / E40)
• Control CNC: Siemens Sinumerik One
• Almacenamiento de herramientas: 3 almacenes lineales en puente Y, 8 posiciones cada uno (24 total)
• Cambio de herramienta: lineal automático
• Tarador de herramienta: Sí
• Sistema de sujeción: mesa para fijación mecánica (opciones)
• Aplicaciones típicas: aeronáutica, automoción, fabricación de moldes y matrices, mecanizado 3D de gran formato
