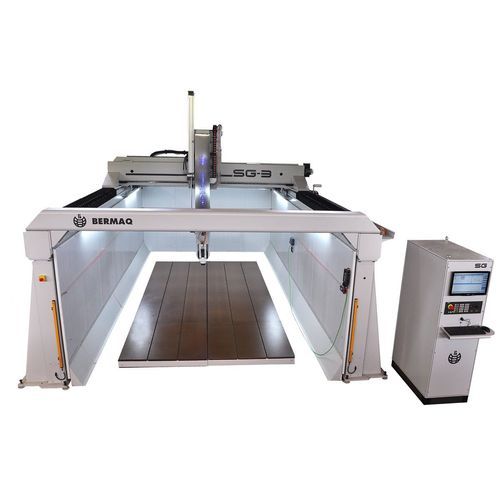

Fresadora CNC de 3 ejes SG-3

verticalpara aluminiopara compuestos

Descripción
La fresadora SG-3 tipo pórtico 3 ejes de BERMAQ® está diseñada para el mecanizado de piezas de tamaño medio en poliestireno, plásticos, resinas, espumas, aluminio, acero inoxidable y composites. Su diseño modular permite múltiples configuraciones y opciones para ajustarse a necesidades de prototipado o producción.

Aplicaciones

• Aeronáutica y automoción: prototipos, moldes y mecanizado de materiales compuestos.
• Naval: modelos y estructuras ligeras para embarcaciones.
• Modelado y prototipado: maquetas, diseños arquitectónicos y piezas a medida.
• Plásticos y composites: corte y mecanizado de espumas, poliuretano y resinas.
• Moldes y matrices: fabricación de patrones para termoformado y fundición.
• Arte y escenografía: decorados, esculturas y producción cinematográfica.

Materiales

• Poliestireno, espumas y poliuretano
• Plásticos técnicos y resinas
• Aluminio
• Acero inoxidable
• Composites (fibra de carbono, etc.)

Descripción técnica y características
La SG-3 combina una estructura pórtico rígida con control CNC preciso y un husillo de alto rendimiento. El diseño abierto facilita la carga; existe la opción de carenado completo con puertas frontales. La modularidad permite integrar distintas cabezas de fresado y accesorios orientados a la producción.

Transmisión y sistema de movimiento
La transmisión estándar utiliza piñón-cremallera en los ejes X e Y y husillo de bolas precargado en Z para garantizar la precisión. Está disponible la opción de doble servomotor en configuración maestro-esclavo para mejorar el comportamiento dinámico y el control de posicionamiento.

Herramientas y automatización
La máquina admite un cambiador lineal de herramientas bajo el puente y opciones de cambiador automático de 10, 12, 30 o hasta 40 posiciones. Se pueden configurar diferentes cabezales y secuencias automáticas para reducir los tiempos de ciclo.

Control y accesorios
Compatible con controles CNC Heidenhain iT NC640 o SIEMENS 840D SL. Accesorios disponibles: volante electrónico y armario eléctrico climatizado para operación fiable en entornos industriales.

Sistemas auxiliares y opcionales

• Dispositivo de medición de herramienta sin contacto
• Sistema de palpado inalámbrico para medición de piezas
• Enfriamiento de herramienta
• Bomba de vacío para sujeción de la pieza
• Sistema de lubricación automático
• Mesa de trabajo en resina fenólica
• Carenado completo (opcional)

Ventajas operativas
La SG-3 está diseñada para reducir los tiempos de preparación y producción mejorando la repetibilidad y el acabado superficial en sectores como aeroespacial, automoción, moldes y composites.

Características / especificaciones técnicas

• Tipo: Fresadora CNC pórtico, 3 ejes
• Modelo: SG-3
• Diseño: estructura pórtico para rigidez y estabilidad
• Materiales: poliestireno, plásticos, resinas, espumas, aluminio, acero inoxidable, composites
• Control CNC: Heidenhain iT NC640 o SIEMENS 840D SL
• Transmisión: piñón-cremallera (X/Y); husillo de bolas precargado (Z)
• Opción movimiento: doble servomotor (maestro-esclavo)
• Cambiador de herramientas: lineal bajo el puente; opciones automáticas: 10 / 12 / 30 / hasta 40 posiciones
• Mesa: resina fenólica
• Opcionales: medición de herramienta sin contacto, palpado inalámbrico, enfriamiento de herramienta, bomba de vacío, lubricación automática, carenado completo
• Aplicaciones típicas: aeroespacial, automoción, moldes y matrices, composites, modelado/prototipado, escenografía
