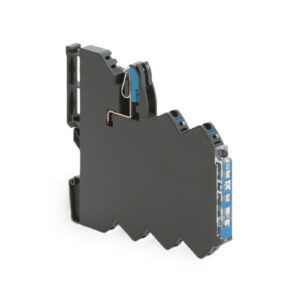

Disyuntor de 2 vías CEP

de sobrecorrientecon mando a distanciaelectrónico

Según la nueva norma EN 60204-1, es obligatorio dotar a los cables de línea SELV-PELV de protección contra sobrecorriente. La norma exige que los dispositivos de protección contra sobrecorriente de la línea de 24 V CC eliminen las averías antes de que la tensión de control y mando de 24 V CC descienda por debajo de 21,6 V, lo que, de lo contrario, cortaría la alimentación del sistema de control e impediría la activación de las funciones de emergencia y seguridad.<br><br>De acuerdo con las normas EN 60204-1 y EN 61131-1 y -2, la protección contra sobrecorriente en las líneas SELV-PELV debe ser capaz de eliminar los cortocircuitos en un plazo de 10 ms y las sobrecorrientes peligrosas en un plazo de 5 segundos. El uso de fuentes de alimentación con una elevada capacidad de sobrecorriente de salida, combinado con dispositivos de protección precisos y rápidos, facilita la eliminación de fallos antes de que la tensión de 24 V descienda por debajo de los 21,6 V, evitando así la pérdida de alimentación de los controles.<br><br>Los fusibles y los interruptores automáticos miniatura (MCB) instalados en líneas de 24 V CC tienen características de disparo I²t que no son adecuadas para eliminar fallos con la velocidad y precisión requeridas. Además, los fusibles pueden sustituirse por otros tipos, lo que altera el comportamiento de la protección y compromete la seguridad del sistema.<br><br>La coordinación adecuada del circuito en el que se instala la protección contra sobrecorriente debe tener en cuenta la resistencia total de la línea:<br>R_total = R_conexiones + R_cables + R_protección + R residual de la carga defectuosa.<br><br>La resistencia total debe permitir siempre que la corriente de disparo garantizada del dispositivo de protección circule por el circuito. Es fundamental evitar que el dispositivo de protección sea de capacidad insuficiente (lo que podría provocar disparos intempestivos debido a las corrientes de arranque de la carga) o de capacidad excesiva (lo que aumentaría el tiempo de disparo).<br><br>Todo el circuito —que comprende la fuente de alimentación, la protección contra sobrecorrientes, los cables y las conexiones— debe diseñarse para garantizar la interrupción segura de las sobrecorrientes en un plazo de 5 segundos, antes de que la tensión de 24 Vcc descienda por debajo de 21,6 Vcc.<br><br>Esta condición puede cumplirse utilizando fuentes de alimentación de las series CSF y CSG de Cabur, diseñadas para suministrar una sobrecorriente de salida elevada (> +50 % de la corriente nominal durante más de 5 segundos), junto con los dispositivos electrónicos de protección contra sobrecorriente del sistema CEP, que ofrecen una precisión y una velocidad mucho mayores que los interruptores automáticos (MCB) y los fusibles, cuyo tiempo de disparo es independiente de la temperatura ambiente y que pueden reiniciarse de forma local o remota.<br><br>Características de los dispositivos de protección<br><br>Los interruptores automáticos miniatura (MCB) tienen dos curvas de disparo diferentes: térmica y magnética.<br><br>El disparador magnético solo se activa en caso de cortocircuito, con diferentes curvas I/t. Los disparadores térmicos tienen la misma curva de disparo independientemente de la curva característica del MCB y, en condiciones de sobrecarga, se comportan como se muestra en la fig. 2:<br><br>Las corrientes de sobrecarga de 1,13 × In se eliminan en más de 1 hora.<br><br>Las sobrecorrientes superiores a 1,45 × In provocan el disparo en varios minutos.<br><br>La interrupción de cortocircuitos se lleva a cabo mediante el disparador magnético, cuyo tiempo de disparo oscila entre 0,01 y 0,1 segundos. Sin embargo, esto requiere corrientes muy elevadas que la fuente de alimentación utilizada podría no ser capaz de suministrar.<br><br>Por ejemplo, un interruptor magnético-térmico (MCB) C5 utilizado en corriente continua requiere más de 70 A para garantizar el disparo —una corriente que solo pueden suministrar fuentes de alimentación con una corriente nominal mucho mayor (por ejemplo, 40 A, y no todas ellas) pueden suministrar, y que desde luego no pueden suministrar las fuentes de alimentación de 10 A.<br><br>Cuando se utilizan los MCB como dispositivos de protección contra sobrecorriente, si la fuente de alimentación tiene una corriente de sobrecarga de 1,2 veces su corriente nominal, la interrupción se producirá tras 20-60 minutos. Con una corriente de 2,5 veces el valor nominal, la desconexión se producirá entre 25 segundos y 2 minutos, dependiendo de la temperatura ambiente.<br><br>Estos tiempos son demasiado largos para garantizar la estabilidad de los 24 V, la protección del cableado y la selectividad de la protección. En caso de fallo, hasta que se active la protección, la fuente de alimentación permanece sobrecargada a más de In × 1,5 durante más de 5 segundos, y la tensión de 24 V desciende por debajo de 21,6 V, lo que deja sin alimentación a las funciones normales —y, sobre todo, a las funciones de seguridad—.<br><br>Selectividad de la protección<br><br>En caso de sobrecarga o cortocircuito, solo se desconecta el circuito defectuoso mediante su dispositivo de protección específico, sin que ello afecte al suministro eléctrico de otras cargas.<br><br>Esta función se consigue utilizando fuentes de alimentación con una elevada capacidad de sobrecorriente, combinadas con dispositivos de protección rápidos y precisos.<br><br>Sistema CEP — Sistema inteligente de control de corriente<br><br>El CEP «detecta» la sobrecorriente en el umbral más bajo y preciso posible y desconecta el circuito defectuoso en el menor tiempo posible.<br><br>Para una máxima flexibilidad, el sistema CEP permite configurar 10 corrientes de disparo de 1 A a 10 A en incrementos de 1 A, y 3 curvas de disparo: «Rápida – Normal – Retardada» (véase la fig. 3).<br><br>El estado de la protección se indica mediante dos LED y una salida de transistor de alarma remota. La carga se puede activar o desactivar mediante el pulsador frontal (fig. 5) o mediante un comando remoto del PLC.<br><br>La posibilidad de controlar cada canal por separado resulta especialmente útil durante la instalación, ya que permite activar y probar los componentes de forma individual. En sistemas de gran tamaño, el control remoto permite activar gradualmente las distintas cargas, evitando así múltiples sobrecargas simultáneas durante la puesta en marcha del sistema.<br><br>La posibilidad de desconectar manualmente la carga proporciona una seguridad adicional. Incluso si se ordena el reinicio remoto de las protecciones, la carga permanecerá inactiva, lo que evita situaciones de peligro.<br>
