Relé electromecánico 24 Vcc XCKR16
1NA/NCPNPen riel DIN

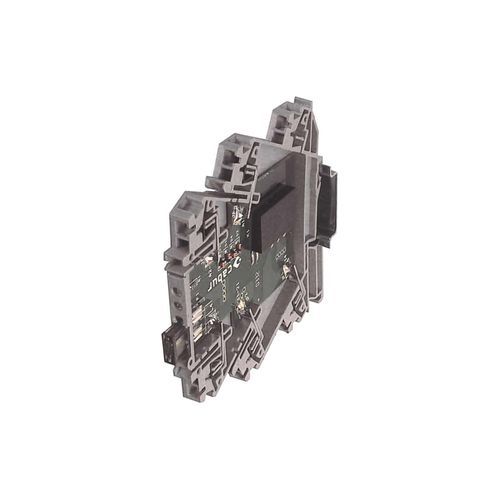

Relé electromecánico 24 Vcc - XCKR16 - Cabur - 1NA/NC / PNP / en riel DIN
Relé electromecánico 24 Vcc - XCKR16 - Cabur - 1NA/NC / PNP / en riel DIN
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Cabur

Características

Tensión de mando
24 Vcc
Configuración de contacto
PNP
Montaje
en riel DIN
Bloque de conexión
enchufable
Corriente de conmutación

6 A, 10 A

Tensión de salida

30 V

Corriente de salida

6 A, 10 A

Anchura

6 mm
(0,24 in)

Descripción

Descripción breve
Módulo de relé electromecánico de un canal CKR16, XCKR16, bobina 24 Vac/dc, contacto SPDT (1 forma C) AgSnO2 de 6 A. Diseñado para montaje en riel con bornes de muelle; no extraíble.

Características principales
  • Relé no extraíble
  • Acepta señales de mando PNP y NPN
  • Disponibles puentes enchufables para distribución de potencial
  • Indicador LED de estado para la entrada
  • Protección de bobina: diodo de rueda libre

Notas
  • Fabricante y modelo indicativos; los datos técnicos deben considerarse típicos
  • Versiones especiales disponibles bajo pedido (disponibilidad a demanda)
  • El contacto de salida está protegido por un fusible reemplazable de 7,5 A; se pueden usar valores inferiores según la carga y el cableado; no se permiten valores superiores a 7,5 A. El fusible es adecuado para SELV ≤ 50 Vac y ≤ 75 Vdc
  • El módulo final debe estar siempre protegido con la placa terminal CK/PT para garantizar un grado de protección IP20

Características / Especificaciones técnicas
  • Serie: CKR
  • Código: XCKR16
  • Tipo: CKR16
  • Código HS: 85364190
  • Tensión nominal de entrada: 24 Vac/dc ±10%
  • Tensión de pull-in / drop-out: 18 V / 1,2 V
  • Consumo de corriente: 15 mA ±10%
  • Tiempo de conmutación ON / OFF: 10 ms / 5 ms
  • Circuito de protección (entrada): diodo de rueda libre
  • Terminal de conexión (entrada): 2,5 mm² (muelle)
  • Canales de entrada: 1 no extraíble
  • Tipo de contacto (salida): SPDT, 1 forma C, AgSnO2
  • Corriente nominal (salida): 6 A (30 Vac)
  • Corriente continua / pico: 10 A pico
  • Corriente máxima de fusible (salida): 7,5 A (fusible reemplazable)
  • Tipo de conexión (salida): 2,5 mm² tipo muelle
  • Dispositivo de protección: fusible reemplazable
  • Rango de temperatura de funcionamiento: -20…+60 °C
  • Aislamiento entrada / salida: 3 kVac / 60 s
  • Grado de protección: IP00 / IP20 (con sección final)
  • Categoría de sobretensión / Grado de contaminación: II / 2
  • Indicador de estado: LED 'Input'
  • Material de la carcasa: plástico UL94V-0
  • Dimensiones (L x A x P): 6 x 91 x 100 mm
  • Peso aproximado: 40 g
  • Montaje: en riel, lado a lado (IEC60715/TH35-7.5)
  • Sección final: XCKPT
  • Puentes enchufables disponibles para distribución de potencial: PTC/4/02 (2 polos); PTC/4/03 (3 polos); PTC/4/04 (4 polos); PTC/4/05 (5 polos); PTC/4/10 (10 polos); PTC/4/00 (42 polos)
