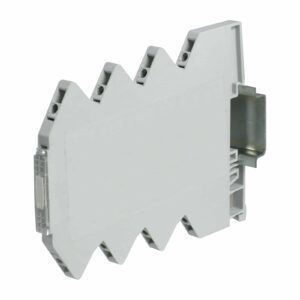

Convertidor analógico LCON

de medidasde temperaturauniversal

Convierten las señales eléctricas generadas por sensores que miden magnitudes físicas tales como: temperatura (termopares y detectores de temperatura por resistencia PT100), frecuencia (sensores de proximidad, contactos, fotocélulas), corriente (transformadores de corriente, sensores de efecto Hall), resistencia (potenciómetros), tensión, presión, nivel, etc., en señales eléctricas estandarizadas, adaptándolas a las entradas y salidas de los PLC, los DCS y los ordenadores industriales (sistemas de control).<br><br>Alternativamente, convierten una señal analógica dada en otra diferente, adaptándola a las entradas/salidas del sistema de control, o permiten la transmisión de la señal a larga distancia sin interferencias mediante aislamiento galvánico<br><br>Transmisión de señales a larga distancia<br><br>Las señales de tensión pueden transmitirse a una distancia máxima de 10-20 m; más allá de este rango pierden fiabilidad y se vuelven muy sensibles a las perturbaciones inducidas y de tierra. Por este motivo, para transmitir una señal de tensión a distancias superiores a 20 m, es necesario convertirla en una señal de corriente y aplicar aislamiento galvánico.<br><br>Las señales de corriente pueden transmitirse a distancias superiores a 300 m y son menos sensibles a las perturbaciones inducidas. Para transmitir una señal de corriente a largas distancias, se requiere aislamiento galvánico.<br><br>Aislamiento galvánico de la señal (aislamiento de la señal):<br><br>Aísla y separa eléctricamente el circuito del sensor del circuito de control y del circuito de alimentación; por lo tanto, cada circuito funciona con respecto a su propio potencial cero que, al estar aislado de los demás circuitos, no puede verse alterado por las diferencias de potencial que siempre existen entre las distintas referencias de tierra.<br><br>Aísla y separa los diferentes potenciales de tierra entre la fuente de alimentación, el sistema de control y los sensores/actuadores.<br><br>Permite la transmisión de señales sin errores ni perturbaciones y con mayor fiabilidad.<br><br>Cuanto mayor sea el nivel de aislamiento (en kV), mayor será la seguridad de la transmisión en presencia de potenciales de tierra, perturbaciones electromagnéticas y transitorios (rayos, descargas, etc.).<br><br>El aislamiento galvánico es necesario cuando:<br><br>la distancia entre el sistema de control y el sensor o actuador es superior a 20 m<br><br>los potenciales de tierra o de referencia son diferentes<br><br>los potenciales de tierra son elevados, o pueden llegar a serlo en caso de descargas o corrientes de fuga a tierra<br><br>existen interferencias electromagnéticas<br><br>los cables de señal están instalados en conductos junto con cables de alimentación<br><br>Conexión en serie y en paralelo de convertidores analógicos<br><br>Para obtener redundancia de señal o simplemente para duplicar una señal, es posible conectar la entrada de varios convertidores a un único sensor.<br><br>En el caso de las señales de corriente, las entradas de los convertidores deben conectarse en serie.<br><br>En el caso de las señales de tensión, las entradas de los convertidores deben conectarse en paralelo.<br>
