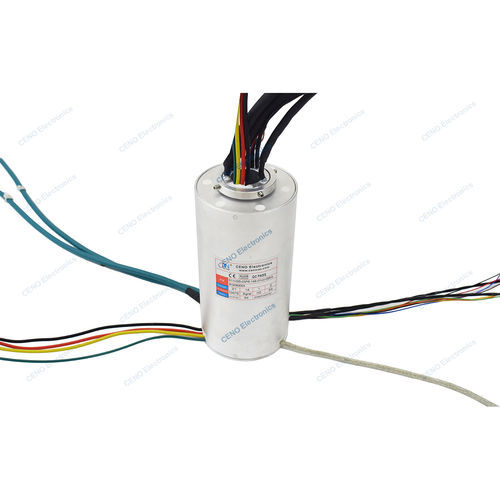

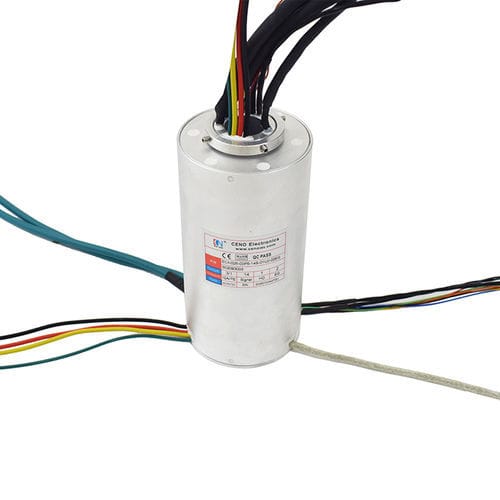

Anillo colector USB ECN025-03P5-14S-01U2-02EGen serie1 Gbpseje pasante
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- USB, en serie, 1 Gbps
- Estructura
- eje pasante
- Aplicaciones
- industrial
- Material
- de oro, de aluminio
- Otras características
- para baja temperatura, estanco, de corriente fuerte, de varias vías, con contactos de oro, IP65
- Tensión
Máx.: 380 V
Mín.: 0 V
- Corriente primaria
30 A
- Velocidad de rotación
Máx.: 300 rpm
(1.885 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Número de contactos
17 unit
- Diámetro interior
25,4 mm
(1 in)- Diámetro exterior
86 mm
(3,39 in)
Descripción
Aperçu
El CENO ECN025-03P5-14S-01U2-02EG es un anillo deslizante para bajas temperaturas con protección impermeable IP65. Diseñado para rotación continua de 360°, transmite potencia, señales (incluidas de alta frecuencia), datos y medios entre una estructura fija y una rotativa, manteniendo fiabilidad en entornos fríos.
Especificación
Modelo: ECN025-03P5-14S-01U2-02EG
Corriente y circuitos: 3*30A; 1*PE; 8* señal; 2*1000M Ethernet; 2* RS232; 1* USB2.0
Voltaje nominal: 0 ~ 380 VAC/VDC
Resistencia dieléctrica: ≥1000VAC@50Hz; ≥500VAC@50Hz
Resistencia de aislamiento: ≥500MΩ@500VDC; ≥300MΩ@100VDC
Resistencia de contacto: ≤70mΩ
Temperatura de trabajo: -55°C~+80°C
Humedad de trabajo: 60 %RH
Grado de protección IP: IP65
Velocidad de funcionamiento: 0~300rpm
Diámetro interior: Ø25,4mm
Diámetro exterior: Ø86mm
Material de contacto: Gold-to-Gold; Metal precioso
Material de carcasa: Aleación de aluminio
Tamaño de cable: Personalizable
Longitud de cable: Personalizable
Dibujo esquemático
Se proporciona una imagen del dibujo esquemático en la página del producto para ayudar en la integración e instalación.
Características técnicas
El CENO ECN025-03P5-14S-01U2-02EG es un anillo deslizante para bajas temperaturas con protección impermeable IP65. Diseñado para rotación continua de 360°, transmite potencia, señales (incluidas de alta frecuencia), datos y medios entre una estructura fija y una rotativa, manteniendo fiabilidad en entornos fríos.
Especificación
Modelo: ECN025-03P5-14S-01U2-02EG
Corriente y circuitos: 3*30A; 1*PE; 8* señal; 2*1000M Ethernet; 2* RS232; 1* USB2.0
Voltaje nominal: 0 ~ 380 VAC/VDC
Resistencia dieléctrica: ≥1000VAC@50Hz; ≥500VAC@50Hz
Resistencia de aislamiento: ≥500MΩ@500VDC; ≥300MΩ@100VDC
Resistencia de contacto: ≤70mΩ
Temperatura de trabajo: -55°C~+80°C
Humedad de trabajo: 60 %RH
Grado de protección IP: IP65
Velocidad de funcionamiento: 0~300rpm
Diámetro interior: Ø25,4mm
Diámetro exterior: Ø86mm
Material de contacto: Gold-to-Gold; Metal precioso
Material de carcasa: Aleación de aluminio
Tamaño de cable: Personalizable
Longitud de cable: Personalizable
Dibujo esquemático
Se proporciona una imagen del dibujo esquemático en la página del producto para ayudar en la integración e instalación.
Características técnicas
- Corriente y circuitos: 3*30A; 1*PE; 8* señal; 2*1000M Ethernet; 2* RS232; 1* USB2.0
- Voltaje nominal: 0 ~ 380 VAC/VDC
- Resistencia dieléctrica: ≥1000VAC@50Hz; ≥500VAC@50Hz
- Resistencia de aislamiento: ≥500MΩ@500VDC; ≥300MΩ@100VDC
- Resistencia de contacto: ≤70mΩ
- Temperatura de trabajo: -55°C~+80°C
- Humedad de trabajo: 60 %RH
- Grado de protección IP: IP65
- Velocidad de funcionamiento: 0~300rpm
- Diámetro interior: Ø25,4mm
- Diámetro exterior: Ø86mm
- Material de contacto: Gold-to-Gold; Metal precioso
- Material de carcasa: Aleación de aluminio
- Tamaño de cable: Personalizable
- Longitud de cable: Personalizable
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de CENO Electronics technology Co., LtdOtros productos de CENO Electronics technology Co., Ltd
