Anillo colector vía Ethernet ECN050-14S-01EM-IP65
eje pasantepara instrumentos de medidapara termopar

Anillo colector vía Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - eje pasante / para instrumentos de medida / para termopar

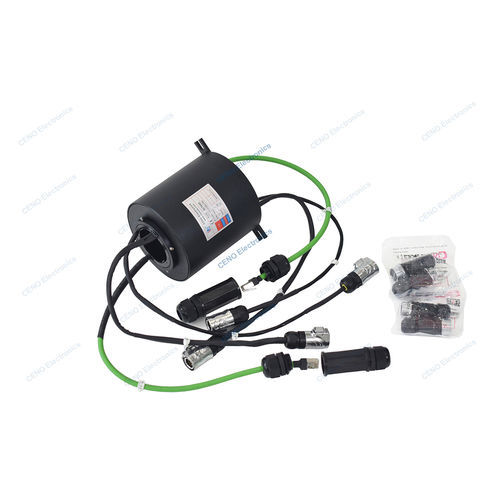

Anillo colector vía Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - eje pasante / para instrumentos de medida / para termopar

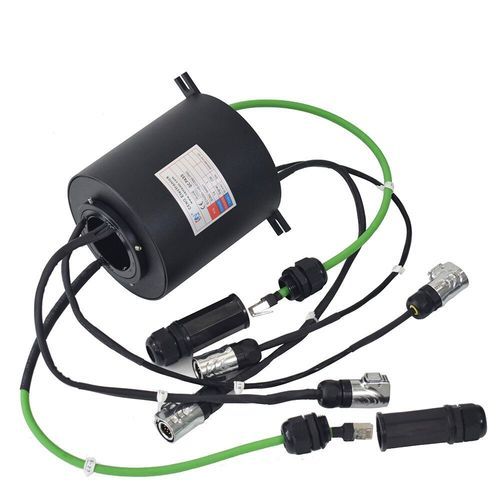

Anillo colector vía Ethernet - ECN050-14S-01EM-IP65 - CENO Electronics technology Co., Ltd - eje pasante / para instrumentos de medida / para termopar - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CENO Electronics technology Co., Ltd

Características

Tipo
vía Ethernet
Estructura
eje pasante
Aplicaciones
para instrumentos de medida, para termopar
Material
aleación de aluminio
Otras características
con contactos de oro, IP65, de varias vías, a medida, para baja temperatura
Tensión

Máx.: 24 V

Mín.: 0 V

Velocidad de rotación

Máx.: 300 rpm
(1.885 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Número de contactos

5 unit

Diámetro interior

50 mm
(1,97 in)

Descripción

Descripción general del producto
El ECN050-14S-01EM-IP65 es un anillo colector de señales personalizado para baja temperatura que combina señales de termopar, codificador y Ethernet. Diseñado para automatización industrial y sistemas de control que requieren transmisión simultánea de señales de temperatura, retroalimentación de encoder y datos Ethernet en entornos fríos. Aplicaciones típicas: detección de posición y velocidad, comunicación entre procesos y medición de temperatura de gases o líquidos en hornos y tuberías.

Especificaciones (tabla)
ECN050-14S-01EM-IP65 | Especificaciones
Corriente y circuitos: 5 grupos para termopar, codificador y señales Ethernet
Tensión nominal: 0-24VAC/VDC
Resistencia dieléctrica: ≥300VAC@50Hz
Resistencia de aislamiento: ≥100MΩ@300VDC
Resistencia de contacto: ≤30mΩ (50rpm)
Temperatura de trabajo: -40°C~+60°C
Humedad de trabajo: 60 %HR
Grado de protección IP: IP65
Velocidad de operación: 0 ~ 300rpm
Diámetro interior: Ø50mm
Material de la carcasa: Aleación de aluminio
Material de los contactos: Metal precioso
Tamaño del cable: Personalizable
Longitud del cable: Personalizable
Forma de rotación: Fijación en el lado del estator con pestaña anti-rotación

Dibujo de conjunto
Imagen del dibujo de conjunto disponible.

Características técnicas
  • Canales combinados para termopar, codificador y Ethernet para minimizar interfaces rotativas
  • Amplio rango de temperatura de funcionamiento: -40°C a +60°C para aplicaciones de baja temperatura
  • Carcasa con protección IP65 contra polvo y chorros de agua
  • Baja resistencia de contacto (≤30mΩ a 50rpm) para transmisión de señal estable
  • Tamaño y longitud de cable personalizables según requisitos de instalación
  • Carcasa de aleación de aluminio y contactos de metal precioso para rendimiento eléctrico fiable
  • Diámetro interior Ø50mm para adaptarse a configuraciones de eje y paso habituales
  • Diseñado para velocidades de hasta 300rpm con montaje del estator con pestaña anti-rotación
