Anillo colector vía Ethernet ECN000-77P

en serieGigabit Ethernetpara redes de telecomunicación

Resumen

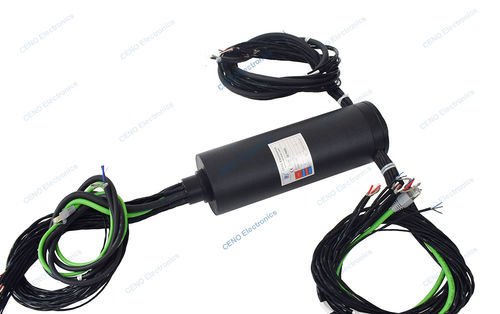

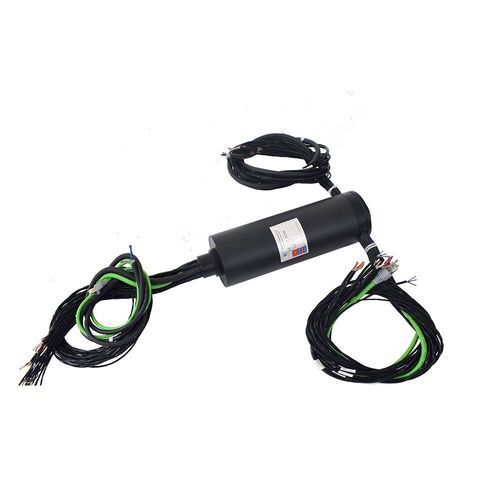

El CENO ECN000-77P es un anillo deslizante para señales Ethernet diseñado para centros de datos y aplicaciones Ethernet industriales. Integra 1×1000M Ethernet y circuitos de potencia/señal configurables, garantizando transmisión rotativa continua con cumplimiento EMC.

Aplicaciones

• Centros de datos y equipos de red rotativos
• Sistemas Ethernet industriales y automatización
• Bancos de prueba, plataformas giratorias y sistemas de telemetría

Especificaciones técnicas
Modelo: ECN000-77P
Ethernet: 1 × 1000M Ethernet
Ejemplos de circuitos potencia y señal: 2×15A; 14×10A; 12×1A; 8×2A; 3×5A
Tensión nominal: 400VAC / VDC
Resistencia dieléctrica: ≥1000VAC@50Hz (Potencia); ≥300VAC@50Hz (Señal)
Resistencia de aislamiento: ≥500MΩ@500VDC (Potencia); ≥100MΩ@300VDC (Señal)
Material de contacto: Oro sobre oro
Carcasa: Aleación de aluminio
Ruido eléctrico: ≤30mΩ (50 rpm)
Velocidad de funcionamiento: 0–50 rpm
Grado IP: IP51
Temperatura de funcionamiento: -20℃ a +80℃
Humedad de trabajo: ≤90%
Longitud de cables: Rotor 850 mm; Estator 1000 mm

Configuraciones de circuitos

• Ejemplos: 2 circuitos × 15A; 14 circuitos × 10A; 12 circuitos × 1A
• Ejemplos de circuitos de señal: 8×2A; 3×5A
• Incluye 1×1000M Ethernet y opción RS232 a 50VDC cuando aplique

Mecánica e instalación
Montaje con brida. Carcasa de aleación de aluminio con protección IP51. Longitudes de cables: rotor 850 mm, estator 1000 mm. Diseñado para integración rotativa en equipos con velocidades hasta 50 rpm.

Conformidad y documentación
El CENO ECN000-77P cumple los requisitos EMC para la transmisión Ethernet. Plano dimensional y dibujo técnico (ECN000-77P drawing rev) disponibles bajo petición.
