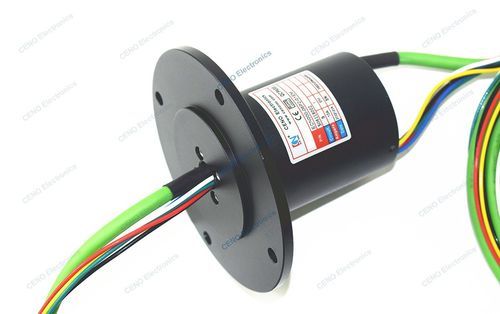

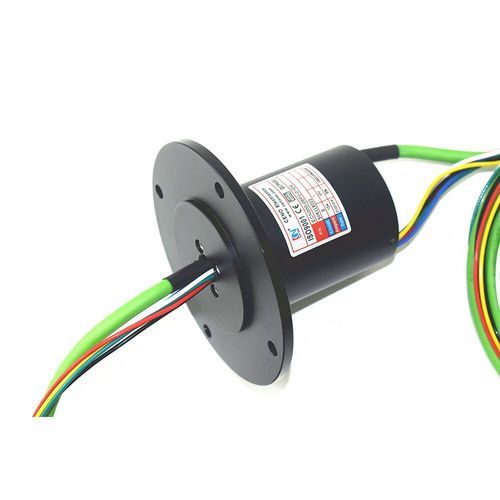

Anillo colector vía Ethernet ECN000-06P2-01EM

1 Gbps100 Mbpspara redes de telecomunicación

Descripción general
El ECN000-06P2-01EM es un anillo deslizante de señal Ethernet de CENO Electronics con bajo ruido eléctrico. Proporciona seis circuitos de alimentación de 10A y un canal Ethernet de 100M. Según la aplicación, admite transmisión Ethernet estable en 100M o 1000M sin pérdida de paquetes, sin errores de trama, con baja atenuación y capacidad de transmisión a larga distancia. Aplicaciones típicas: máquinas automáticas como llenadoras, envolvedoras y sistemas de comunicación.

Especificación
Modelo: ECN000-06P2-01EM
Corriente y circuitos: 6 circuitos × 10A; 1 circuito × Ethernet 100M
Tensión nominal: 0–380 VAC/VDC
Resistencia dieléctrica: ≥1000VAC@50Hz; ≥300VAC@50Hz
Resistencia de aislamiento: ≥500MΩ@500VDC; ≥100MΩ@300VDC
Ruido eléctrico: ≤30mΩ (50 rpm)
Longitud de cable: Rotor 1000 mm; Estátor 2000 mm
Velocidad de funcionamiento: 0–300 rpm
Material de contacto: Metal precioso
Material de carcasa: Aleación de aluminio
Temperatura de funcionamiento: -20°C a +60°C
Humedad de funcionamiento: 60%
Grado de protección: IP51

Plano general
Plano general disponible (imagen del dibujo técnico proporcionada).

Especificaciones técnicas

• Modelo: ECN000-06P2-01EM
• 6 circuitos para 10A
• 1 canal para Ethernet 100M (soporta transmisión 100M/1000M)
• Tensión nominal: 0–380 VAC/VDC
• Resistencia dieléctrica: ≥1000VAC@50Hz; ≥300VAC@50Hz
• Resistencia de aislamiento: ≥500MΩ@500VDC; ≥100MΩ@300VDC
• Ruido eléctrico: ≤30mΩ (50 rpm)
• Longitud de cable: Rotor 1000 mm; Estátor 2000 mm
• Velocidad de funcionamiento: 0–300 rpm
• Material de contacto: Metal precioso
• Material de carcasa: Aleación de aluminio
• Temperatura de funcionamiento: -20°C a +60°C
• Humedad de funcionamiento: 60%
• Grado de protección: IP51
