Sensor fotoeléctrico de tipo barrera CPG-TF05N3F1
infrarrojopara la logísticapara reconocimiento de objetos

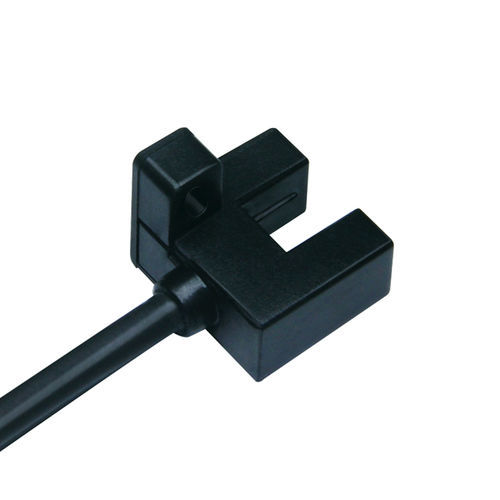

Sensor fotoeléctrico de tipo barrera - CPG-TF05N3F1 - CHANKO SENSOR - infrarrojo / para la logística / para reconocimiento de objetos
Sensor fotoeléctrico de tipo barrera - CPG-TF05N3F1 - CHANKO SENSOR - infrarrojo / para la logística / para reconocimiento de objetos
Sensor fotoeléctrico de tipo barrera - CPG-TF05N3F1 - CHANKO SENSOR - infrarrojo / para la logística / para reconocimiento de objetos - imagen - 2
Sensor fotoeléctrico de tipo barrera - CPG-TF05N3F1 - CHANKO SENSOR - infrarrojo / para la logística / para reconocimiento de objetos - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tipo
de tipo barrera
Tipo de haces
infrarrojo
Aplicaciones
para reconocimiento de objetos, para la logística
Alcance máximo

Máx.: 5 mm
(0,2 in)

Mín.: 0 mm
(0 in)

Descripción

Descripción del producto
  • Modelo: CPG-TF05N3F1
  • Serie: sensores fotoeléctricos serie CPG
  • Distancia de detección: 0–5 mm
  • Estructura: tipo ranura
  • Principio de detección: barrera (transmisivo)
  • Ancho de ranura: 5 mm
  • Salida: NPN NO/NC
  • Tensión de alimentación: DC 5–24V


Especificaciones técnicas
  • Distancia de detección: 0–5 mm
  • Estructura: ranura, ancho 5 mm
  • Principio: barrera (transmisivo)
  • Longitud de cable: 1 m
  • Dirección de detección: cara de la ranura
  • Frecuencia de respuesta: 1000 Hz
  • Tiempo de respuesta: 500 μs
  • Tipo especial: F1
  • Fuente de luz: infrarrojo
  • Accesorios: manual de usuario, certificado de conformidad
  • Objeto estándar detectable: objeto opaco ≥ 2 × 0,8 mm
  • Materiales: carcasa PBT; piezas ópticas, emisor/receptor en policarbonato; cable PVC


Parámetros mecánicos / eléctricos
  • Salida: NPN NO/NC (salida de conmutación)
  • Alimentación: DC 5–24V, cuatro hilos
  • Grado de protección: IP50
  • Conexión: cable moldeado
  • Tipo de señal: conmutación
  • Modos de operación: Light ON / Dark ON
  • Consumo de corriente: <35 mA
  • Indicador: LED rojo (encendido al recibir luz)
  • Protección: protección contra cortocircuitos
  • Voltaje residual: <0,8 V a 100 mA; <0,4 V a 40 mA; para salida PNP colector abierto DC5–24V ≤50 mA voltaje residual <0,8 V a 50 mA
  • Corriente de carga: ver especificaciones voltaje residual/corriente de carga
  • Resistencia a impactos: 300 m/s², X/Y/Z 3 veces
  • Resistencia a vibraciones: 20–2000 Hz, amplitud 1,5 mm, X/Y/Z 2 h cada una
  • Peso: aprox. 19 g


Entorno de uso
  • Temperatura de funcionamiento: -25 °C a 55 °C
  • Humedad de funcionamiento: 5–95% HR (sin condensación, sin congelación)
  • Iluminación ambiental: ≤1000 lx


Accesorios
  • Manual de usuario
  • Certificado de conformidad


Aplicaciones recomendadas
  • Aplicaciones de detección en electrónica 3C, aparcamientos automáticos, logística y almacén


Características / especificaciones (resumen)
  • Modelo: CPG-TF05N3F1
  • Serie: CPG
  • Distancia de detección: 0–5 mm
  • Estructura: ranura, ancho 5 mm
  • Principio: barrera, fuente infrarroja
  • Salida: NPN NO/NC (conmutación)
  • Alimentación: DC 5–24V, cuatro hilos
  • Conexión: cable moldeado (1 m)
  • Frecuencia / tiempo de respuesta: 1000 Hz / 500 μs
  • Grado de protección: IP50
  • Modos: Light ON / Dark ON
  • Consumo: <35 mA
  • Indicador: LED rojo (enciende al recibir)
  • Protección y fiabilidad: protección contra cortocircuitos; impacto 300 m/s²; vibración 20–2000 Hz
  • Materiales: carcasa PBT; piezas ópticas policarbonato; cable PVC
  • Objeto detectable estándar: ≥2 × 0,8 mm opaco
  • Condiciones de trabajo: -25 °C a 55 °C, 5–95% HR, iluminación ≤1000 lx
  • Accesorios: manual de usuario, certificado de conformidad
