Sensor fotoeléctrico de barrera CPG-TF25N3-1
de tipo barrerainfrarrojode alta velocidad

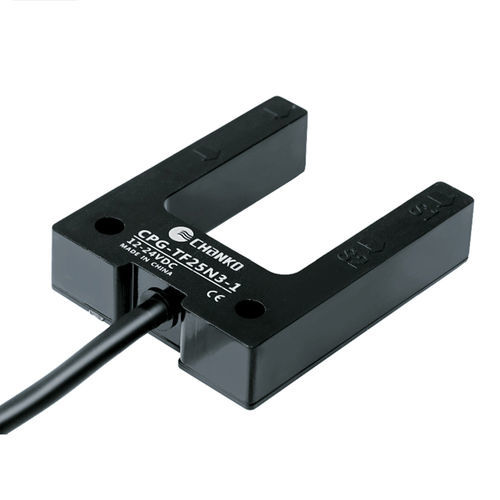

Sensor fotoeléctrico de barrera - CPG-TF25N3-1 - CHANKO SENSOR - de tipo barrera / infrarrojo / de alta velocidad
Sensor fotoeléctrico de barrera - CPG-TF25N3-1 - CHANKO SENSOR - de tipo barrera / infrarrojo / de alta velocidad
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tipo
de barrera, de tipo barrera
Tipo de haces
infrarrojo
Otras características
de material plástico, de alta velocidad
Alcance máximo

Mín.: 0 m
(0'00" )

Máx.: 0 m
(0'00" )

Descripción

Resumen del producto
  • Modelo: CPG-TF25N3-1 (serie CPG sensores fotoeléctricos)
  • Distancia de detección: 0–25 mm
  • Estructura: tipo ranura
  • Principio de detección: tipo barrera (through‑beam)
  • Ancho de la ranura: 25 mm
  • Salida: NPN NO/NC
  • Tensión de alimentación: DC 12–24 V


Especificaciones técnicas
  • Distancia de detección: 0–25 mm
  • Ancho de ranura: 25 mm
  • Longitud de cable: 2 m
  • Superficie de detección: cara de la ranura
  • Frecuencia de respuesta: 500 Hz
  • Tiempo de respuesta: 1 ms
  • Eje óptico: mono‑eje
  • Fuente luminosa: infrarrojo
  • Objeto estándar detectable: objeto opaco ≥ Φ1,5 mm
  • Materiales: carcasa PC; cable PVC


Parámetros mecánicos / eléctricos
  • Tipo de salida: NPN NO/NC
  • Tensión de alimentación: DC 12–24 V
  • Alimentación: cuatro hilos DC
  • Grado de protección: IP65
  • Conexión: cable moldeado (2 m)
  • Tipo de señal: conmutación
  • Modo de funcionamiento: Light ON / Dark ON
  • Consumo de corriente: <25 mA
  • Protecciones: protección contra cortocircuitos, prevención de interferencias mutuas
  • Tensión residual: <3 V
  • Corriente de carga: <100 mA (tensión residual <3 V con cable de 2 m)
  • Resistencia de aislamiento: >20 MΩ (DC 500 V)
  • Resistencia a impactos: 300 m/s², 3 veces en X, Y, Z
  • Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min (partes energizadas vs carcasa)
  • Resistencia a vibraciones: 10–55 Hz, amplitud 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 52 g


Condiciones ambientales
  • Temperatura de trabajo: -25 °C a 55 °C
  • Humedad trabajo/almacenamiento: 35–95% HR (sin condensación)
  • Iluminación ambiental: <10000 lx


Accesorios / Especificaciones clave
  • Incluye: manual de usuario, certificado de conformidad
  • Especificaciones clave: Detección 0–25 mm; Ranura 25 mm; Salida NPN NO/NC; Alimentación DC 12–24 V; Cable 2 m; Tiempo de respuesta 1 ms; Frecuencia 500 Hz; IP65; Peso ≈52 g
