Sensor fotoeléctrico de tipo barrera CPG-TF05N3U
infrarrojode alta eficaciade material plástico

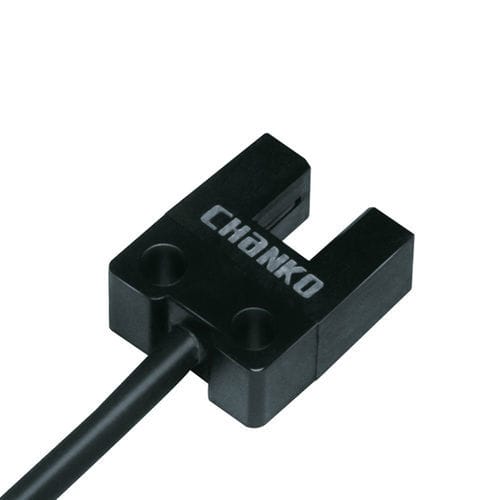

Sensor fotoeléctrico de tipo barrera - CPG-TF05N3U - CHANKO SENSOR - infrarrojo / de alta eficacia / de material plástico
Sensor fotoeléctrico de tipo barrera - CPG-TF05N3U - CHANKO SENSOR - infrarrojo / de alta eficacia / de material plástico
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tipo
de tipo barrera
Tipo de haces
infrarrojo
Otras características
compacto, de material plástico, de alta eficacia, impermeable
Aplicaciones
para reconocimiento de objetos, alimentos, para piezas pequeñas, para la logística, para la robótica, para material plástico, para aplicaciones de altas temperaturas, para portón, para aplicaciones higiénicas, para máquina de acondicionamiento, para puerta automática
Alcance máximo

Mín.: 0 mm
(0 in)

Máx.: 5 mm
(0,2 in)

Descripción

Familia de producto
  • Serie CPG — sensor fotoeléctrico de ranura, tipo U en barrera


Puntos clave
  • Distancia de detección: 0–5 mm
  • Estructura de ranura: ranura en U (anchura 5 mm)
  • Principio de detección: barrera (a través)
  • Longitud del cable: 1 m (moldado)
  • Dirección de detección: cara de la ranura
  • Frecuencia de respuesta: 1000 Hz
  • Tiempo de respuesta: 500 µs
  • Fuente de luz: infrarroja
  • Salida: NPN NO/NC
  • Tensión de alimentación: DC 5–24 V


Accesorios
  • Manual de uso, certificado de conformidad


Objeto de referencia
  • Objetos opacos de más de 2 × 0,8 mm


Materiales
  • Carcasa: PBT
  • Partes ópticas (lente/emisor/receptor): policarbonato
  • Cable: PVC


Parámetros mecánicos / eléctricos
  • Tipo de salida: NPN NO/NC
  • Tensión de alimentación: DC 5–24 V
  • Alimentación: 4 hilos DC
  • Índice de protección: IP50
  • Conexión: cable moldeado
  • Tipo de señal: conmutación
  • Modos de funcionamiento: Light ON / Dark ON
  • Consumo de corriente: < 35 mA
  • Indicador: LED rojo (se enciende al recibir luz)
  • Protección: protección contra cortocircuitos
  • Tensión residual: ≤ 0,8 V (carga 100 mA), ≤ 0,4 V (carga 40 mA); para salida colector abierto PNP DC 5–24 V ≤ 50 mA tensión residual ≤ 0,8 V (carga 50 mA)
  • Corriente de carga: ver especificaciones detalladas relacionadas con la tensión residual
  • Resistencia a impactos: 300 m/s², direcciones X/Y/Z, 3 veces cada una
  • Resistencia a vibraciones: 20–2000 Hz, amplitud 1,5 mm, direcciones X/Y/Z, 2 h cada una
  • Peso: aprox. 19 g


Entorno de uso
  • Temperatura ambiente: -25 °C a 55 °C
  • Humedad ambiente: 5–95% HR (sin condensación, sin heladas)
  • Iluminación ambiente: ≤ 1000 lx


Aplicaciones recomendadas
  • Industria electrónica 3C (ensamblaje e inspección)
  • Sistemas de aparcamiento automatizados
  • Automatización logística y almacenes


Especificaciones técnicas
  • Modelo: CPG-TF05N3U
  • Tipo: sensor fotoeléctrico de ranura (tipo U), barrera
  • Distancia de detección: 0–5 mm
  • Anchura de la ranura: 5 mm
  • Frecuencia de respuesta: 1000 Hz
  • Tiempo de respuesta: 500 µs
  • Alimentación: DC 5–24 V
  • Salida: NPN NO/NC
  • Protección: IP50
  • Longitud del cable: 1 m
  • Materiales: carcasa PBT; lente/emisor/receptor policarbonato; cable PVC
  • Peso: ≈ 19 g
