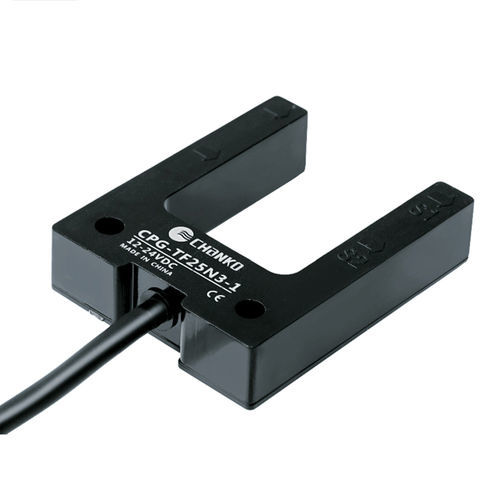

Sensor fotoeléctrico de tipo barrera CPG-TF25N3-2(G)
rectangularinfrarrojode material plástico

Sensor fotoeléctrico de tipo barrera - CPG-TF25N3-2(G) - CHANKO SENSOR - rectangular / infrarrojo / de material plástico
Sensor fotoeléctrico de tipo barrera - CPG-TF25N3-2(G) - CHANKO SENSOR - rectangular / infrarrojo / de material plástico
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tipo
de tipo barrera
Carcasa
rectangular
Tipo de haces
infrarrojo
Otras características
de material plástico
Aplicaciones
para la logística
Alcance máximo

Máx.: 0 m
(0'00" )

Mín.: 0 m
(0'00" )

Descripción

Serie de producto
  • Serie CPG de sensores fotoeléctricos (tipo barrera, de ranura)


Características clave
  • Distancia de detección: 0–25 mm
  • Estructura: ranura
  • Principio de detección: tipo barrera (emisor-receptor)
  • Ancho de ranura: 25 mm
  • Salida: NPN NO/NC
  • Tensión de alimentación: DC 12–24 V


Especificaciones técnicas
  • Distancia de detección: 0–25 mm
  • Estructura: ranura
  • Principio: tipo barrera
  • Ancho de ranura: 25 mm
  • Longitud de cable: 2 m
  • Dirección de detección: cara de la ranura
  • Frecuencia de respuesta: 500 Hz
  • Tiempo de respuesta: 1 ms
  • Requisito especial: doble eje óptico
  • Tipo de luz: infrarroja
  • Accesorios: manual de usuario, certificado
  • Objeto estándar detectable: objetos opacos ≥ Φ1.5 mm
  • Materiales: carcasa PC, cable PVC


Parámetros mecánicos / eléctricos
  • Salida: NPN NO/NC
  • Tensión de alimentación: DC 12–24 V
  • Alimentación: 4 hilos DC
  • Grado de protección: IP65
  • Conexión: cable moldeado
  • Tipo de señal: conmutación
  • Modo de funcionamiento: Light ON / Dark ON
  • Consumo de corriente: < 40 mA
  • Circuitos de protección: protección contra cortocircuitos, prevención de interferencias mutuas
  • Tensión residual: < 3 V
  • Corriente de carga: ≤ 100 mA (tensión residual ≤ 3 V con cable de 2 m)
  • Resistencia de aislamiento: ≥ 20 MΩ (DC 500 V)
  • Resistencia a impactos: 300 m/s², X/Y/Z, 3 veces
  • Tensión de ensayo: AC 1000 V 50/60 Hz 1 min (partes cargadas / carcasa)
  • Resistencia a vibraciones: 10–55 Hz, amplitud 1.5 mm, X/Y/Z, 2 h
  • Peso: aprox. 52 g


Entorno de uso
  • Temperatura de funcionamiento: -25 °C a 55 °C
  • Humedad funcionamiento/almacenaje: 35–95% RH (sin condensación)
  • Iluminación ambiente: ≤ 10.000 lx


Accesorios y capacidad de detección
  • Accesorios incluidos: manual de usuario, certificado
  • Objeto estándar detectable: objetos opacos ≥ Φ1.5 mm


Aplicaciones recomendadas
  • Industria electrónica 3C (montaje e inspección)
  • Sistemas de aparcamiento automatizados
  • Detección en logística y almacén


Características / Resumen técnico
  • Modelo: CPG-TF25N3-2(G)
  • Distancia de detección: 0–25 mm
  • Ancho de ranura: 25 mm
  • Salida: NPN NO/NC
  • Alimentación: DC 12–24 V, 4 hilos
  • Grado de protección: IP65
  • Tiempo de respuesta / frecuencia: 1 ms / 500 Hz
  • Longitud de cable: 2 m
  • Materiales: carcasa PC, cable PVC
  • Peso: ~52 g
