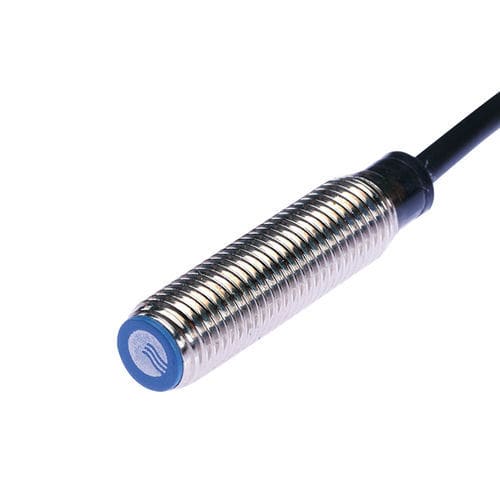

Sensor de proximidad inductivo CL08-RF1.5DN1cilíndricoM8con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M8
- Señal de salida
- con función de conmutación, NPN
- Montaje
- enrasado
- Material
- de plástico, de latón
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Rango de medición
0,15 cm
(0,06 in)- Temperatura de proceso
Mín.: -25 °C
(-13 °F)Máx.: 70 °C
(158 °F)
Descripción
Descripción del producto
Características principales
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de trabajo
Accesorios y documentación
Características / resumen técnico
- Serie: sensores de proximidad inductivos CL08
- Modelo: CL08-RF1.5DN1
- Tipo: estándar
- Distancia de detección: 1,5 mm
- Carcasa: cilíndrica, M8
- Principio de detección: inductivo
- Salida: NPN NO (normalmente abierto)
- Longitud de cable: 2 m
Características principales
- Distancia de detección de 1,5 mm para detección fiable de metales
- Carcasa M8 compacta para montaje empotrado
- Salida NPN NO, conexión trifilar en CC
- Frecuencia de respuesta 1000 Hz; tiempo de respuesta 500 µs
- Grado de protección IP67 contra polvo y agua
- Protecciones integradas contra cortocircuitos y sobretensiones
Especificaciones técnicas
- Tipo de producto: estándar
- Distancia de detección: 1,5 mm
- Tamaño: M8 (cilíndrico)
- Principio: inductivo
- Longitud de cable: 2 m (cable moldeado)
- Dirección de detección: frontal
- Material objetivo: metal (pieza de prueba estándar: hierro 8×8×1 mm)
- Histéresis: <10 % de la distancia de detección
- Deriva térmica: ±10 % en el rango -25 a +70 °C respecto a +23 °C
- Materiales: carcasa latón niquelado; cara de detección ABS resistente al calor; cable PVC
Parámetros mecánicos / eléctricos
- Tipo de salida: NPN NO
- Tensión de alimentación: DC 12–24 V
- Alimentación: trifilar DC
- Protección: IP67
- Conexión: cable moldeado
- Tipo de señal: conmutación
- Modo de operación: normalmente abierto
- Montaje: empotrado
- Consumo de corriente: <35 mA
- Indicador: LED rojo de salida
- Circuitos de protección: protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: variación <±1 % en la distancia de detección para ±15 % de variación de alimentación
- Corriente de carga: <200 mA
- Resistencia de aislamiento: >50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², 3 veces en X, Y, Z
- Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
- Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, 2 h en X, Y, Z
- Peso: aprox. 32 g
Entorno de trabajo
- Temperatura de funcionamiento: -25 a +70 °C
Accesorios y documentación
- Accesorios incluidos: 2 tuercas, 1 arandela dentada, certificado de conformidad
- Documentos disponibles (ejemplos, sin enlaces): modelo 3D (.stp), manual (PDF)
Características / resumen técnico
- Objetivo: objetos metálicos (pieza de prueba estándar: hierro 8×8×1 mm)
- IP67 adecuado para entornos industriales que requieren estanqueidad
- Montaje empotrado; carcasa de latón niquelado; cara de detección en ABS resistente al calor
- Protecciones integradas para mayor fiabilidad
- Cable moldeado de 2 m para conexión directa
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de CHANKO SENSOROtros productos de CHANKO SENSOR

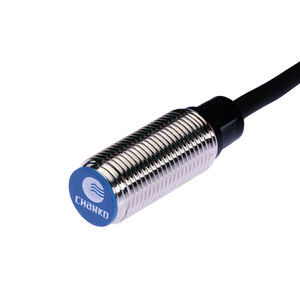

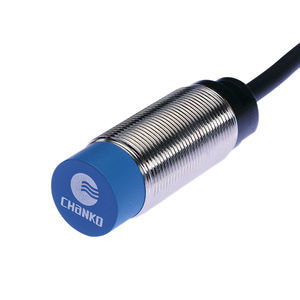

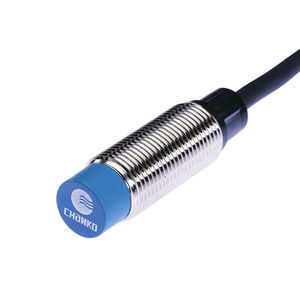

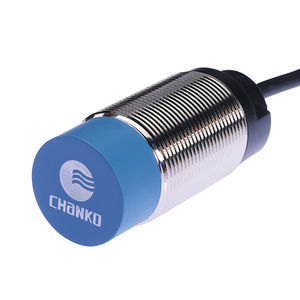

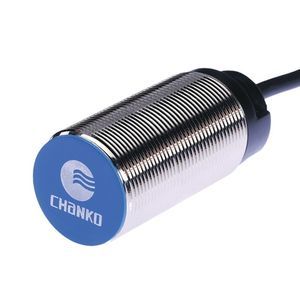

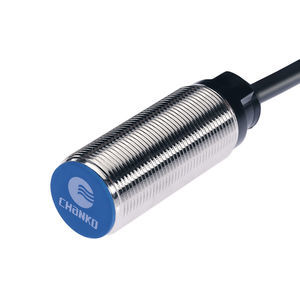

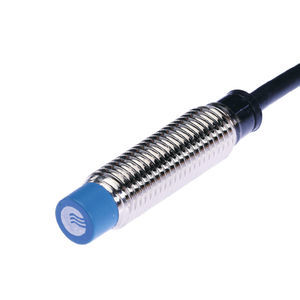

CL Series Cylindrical Inductive proximity sensor
