Sensor de proximidad inductivo CL30-RN15DN1
cilíndricoM30NPN

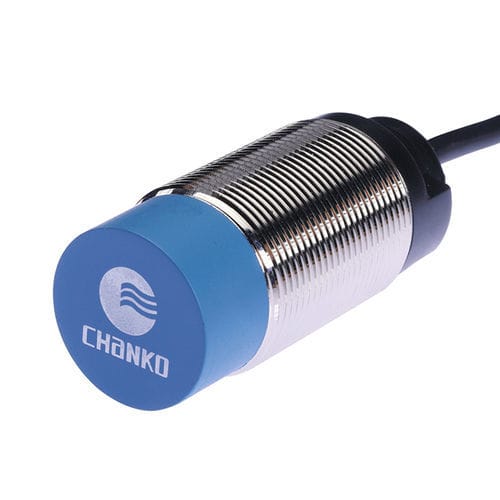

Sensor de proximidad inductivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN
Sensor de proximidad inductivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN
Sensor de proximidad inductivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN - imagen - 2
Sensor de proximidad inductivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN - imagen - 3
Sensor de proximidad inductivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
inductivo
Forma
cilíndrico
Diámetro
M30
Señal de salida
NPN
Conexión eléctrica
hilos desnudos
Tensión de alimentación
24 Vcc, 12 Vcc
Montaje
no enrasado
Material
de latón
Nivel de protección
resistente al agua
Aplicaciones
alimentos, para la industria farmacéutica, para la industria alimentaria y de la bebida, para puerta automática, para transportador, de soldadura, para la industria de los semiconductores, para vigilancia
Otras características
con fuente luminosa con LED, 3 hilos
Rango de medición

Máx.: 15 mm
(0,59 in)

Mín.: 0 mm
(0 in)

Temperatura de proceso

Máx.: 70 °C
(158 °F)

Mín.: -25 °C
(-13 °F)

Descripción

Descripción general del producto
  • Serie: Sensores inductivos CL30
  • Modelo: CL30-RN15DN1
  • Tipo: Estándar
  • Distancia de detección: 15 mm
  • Forma de la carcasa: Cilíndrica
  • Principio de detección: Inductivo
  • Tamaño: M30
  • Salida: NPN, normalmente abierto (NO)


Especificaciones técnicas
  • Longitud del cable: 2 m
  • Dirección de detección: Frontal
  • Frecuencia de respuesta: 500 Hz
  • Tiempo de respuesta: 1 ms
  • Objeto objetivo: Metal
  • Accesorios: Certificado de conformidad
  • Histéresis: < 10% de la distancia de detección
  • Objeto de prueba estándar: Hierro 45×45×1 mm
  • Deriva térmica: ±10% entre -25 y +70 °C (ref. +23 °C)


Parámetros de rendimiento
  • Frecuencia de trabajo: 500 Hz
  • Tiempo de respuesta: 1 ms
  • Histéresis: <10% de la distancia de detección
  • Objetivo estándar: Hierro 45×45×1 mm
  • Deriva térmica: ±10% en -25 a +70 °C (ref. +23 °C)


Materiales y construcción
  • Carcasa: Latón niquelado
  • Superficie de detección: ABS resistente al calor
  • Cable: PVC


Parámetros mecánicos / eléctricos
  • Tipo de salida: NPN, normalmente abierto (NO)
  • Tensión de alimentación: DC 12–24 V
  • Alimentación: 3 hilos DC
  • Grado de protección: IP67
  • Conexión: Cable moldeado
  • Tipo de señal: Conmutación
  • Modo de funcionamiento: Normalmente abierto
  • Montaje: No embebido (no empotrable)
  • Consumo de corriente: < 35 mA
  • Indicador: LED rojo de salida
  • Circuitos de protección: Protección contra cortocircuitos y sobretensiones
  • Efecto de tensión: Variación de distancia < ±1% para ±15% de variación de alimentación
  • Corriente de carga: < 200 mA
  • Resistencia de aislamiento: > 50 MΩ (DC 500 V)
  • Resistencia a impactos: 500 m/s en X/Y/Z, 3 veces
  • Soporte dieléctrico: AC 1000 V 50/60 Hz 1 min (parte activa a carcasa)
  • Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 156 g


Entorno de trabajo
  • Temperatura de funcionamiento: -25 a +70 °C


Accesorios y documentación
  • Incluye: Certificado de conformidad
  • Documentación: Manual del producto disponible


Características / aplicaciones
  • Diseñado para detección de objetivos metálicos; pieza de prueba estándar: hierro 45×45×1 mm


Resumen técnico
  • Serie: CL30
  • Modelo: CL30-RN15DN1
  • Distancia de detección: 15 mm
  • Tamaño: M30
  • Salida: NPN, NO
  • Alimentación: DC 12–24 V
  • Longitud de cable: 2 m
  • Tiempo de respuesta: 1 ms
  • Grado de protección: IP67
  • Materiales: Carcasa latón niquelado; cara de detección ABS resistente al calor; cable PVC
