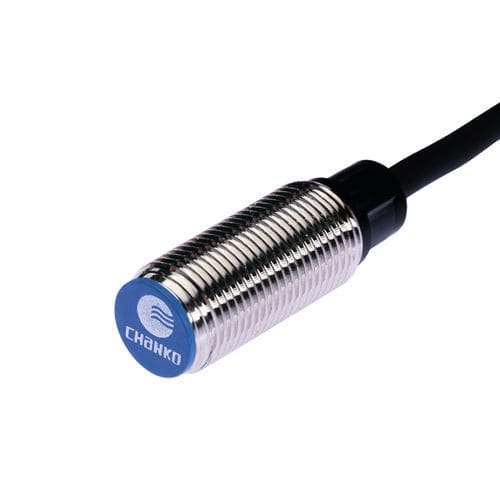

Sensor de proximidad inductivo CL12-RF2DN1cilíndricoM12NPN
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M12
- Señal de salida
- NPN
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- enrasado
- Material
- de latón, de PVC
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Rango de medición
0,2 cm
(0,08 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Descripción del producto
Especificaciones mecánicas / eléctricas
Entorno de uso
Documentación y accesorios
Resumen técnico
- Modelo: CL12-RF2DN1
- Serie: CL12
- Tipo: Sensor inductivo de proximidad estándar
- Distancia de detección: 2 mm
- Forma: Cilíndrico M12
- Principio: Inductivo
- Salida: NPN NA (normalmente abierto)
- Longitud de cable: 2 m (cable moldeado)
- Superficie de detección: Frontal
- Frecuencia de respuesta: 600 Hz
- Tiempo de respuesta: 800 μs
- Objetos detectables: Metales (objetivo estándar: Fe 12×12×1 mm)
- Histéresis: <10% de la distancia de detección
- Dériva térmica: ±10% en -25 a +70 °C (referencia +23 °C)
- Materiales: Carcasa en latón niquelado; superficie en ABS resistente al calor; cable PVC
- Marca: 长江传感
Especificaciones mecánicas / eléctricas
- Tipo de salida: NPN NA
- Tensión de alimentación: DC 12–24 V
- Conexión: Tres hilos DC
- Grado de protección: IP67
- Conector: Cable moldeado
- Tipo de señal: Conmutación
- Modo: Normalmente abierto
- Montaje: Empotrable (flush)
- Consumo: ≤35 mA
- Indicador: LED de salida rojo
- Protecciones: Contra cortocircuito y sobretensión
- Influencia de tensión: ±1% de variación de detección para ±15% de variación de tensión
- Corriente de carga: ≤200 mA
- Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², 3 veces en X/Y/Z
- Rigidez dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h X/Y/Z
- Peso: aprox. 54 g
Entorno de uso
- Temperatura de funcionamiento: -25 a +70 °C
Documentación y accesorios
- Accesorios: 2 tuercas, 1 arandela dentada, certificado
- Modelo 3D (STP) y manual (PDF) disponibles para descarga
Resumen técnico
- Modelo: CL12-RF2DN1
- Distancia de detección: 2 mm
- Carcasa: M12 cilíndrica, montaje empotrado
- Salida: NPN NA, tres hilos DC, carga ≤200 mA
- Alimentación: DC 12–24 V (±15% → detección ±1%)
- Protección: IP67
- Frecuencia / tiempo de respuesta: 600 Hz / 800 μs
- Cable: 2 m moldeado
- Materiales: Latón niquelado, cara ABS resistente al calor, cable PVC
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de CHANKO SENSOROtros productos de CHANKO SENSOR

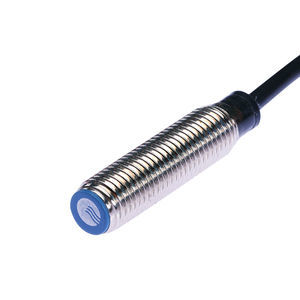

CL Series Cylindrical Inductive proximity sensor
