Sensor de proximidad inductivo CL18-RN8DN1
cilíndricoM18con salidas por semiconductor

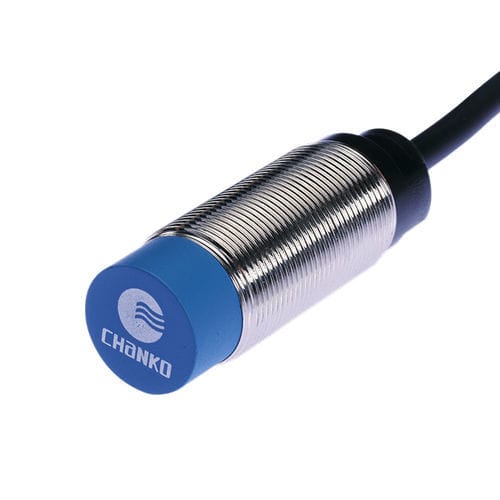

Sensor de proximidad inductivo - CL18-RN8DN1 - CHANKO SENSOR - cilíndrico / M18 / con salidas por semiconductor
Sensor de proximidad inductivo - CL18-RN8DN1 - CHANKO SENSOR - cilíndrico / M18 / con salidas por semiconductor
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
inductivo
Forma
cilíndrico
Diámetro
M18
Señal de salida
con función de conmutación, NPN, con salidas por semiconductor
Tensión de alimentación
24 Vcc, 12 Vcc
Montaje
no enrasado
Material
de plástico, de latón, de PVC
Nivel de protección
IP67
Otras características
3 hilos
Rango de medición

0,8 cm
(0,31 in)

Temperatura de proceso

Mín.: -25 °C
(-13 °F)

Máx.: 70 °C
(158 °F)

Descripción

Descripción del producto
  • Tipo de producto: Sensor de proximidad inductivo estándar
  • Distancia de detección: 8 mm
  • Forma: Cilíndrica (M18)
  • Principio de detección: Inductivo
  • Salida: NPN NO (normalmente abierto)


Especificaciones clave
  • Longitud de cable: 2 m (cable moldeado)
  • Dirección de detección: Frontal
  • Frecuencia de respuesta: 500 Hz
  • Tiempo de respuesta: 1 ms
  • Objetos detectables: Metales
  • Accesorios: 2 tuercas, 1 arandela dentada, certificado de conformidad
  • Histéresis: <10% de la distancia de detección
  • Objetivo estándar: Hierro 24×24×1 mm
  • Deriva térmica: ±10% referida a +23 °C en el rango -25 a +70 °C
  • Materiales: Carcasa de latón niquelado; cara de detección en ABS resistente al calor; cable PVC


Parámetros mecánicos / eléctricos
  • Tipo de salida: NPN NO
  • Tensión de alimentación: DC 12–24 V
  • Método de alimentación: Tres hilos DC
  • Grado de protección: IP67
  • Conexión: Cable moldeado
  • Tipo de señal: Conmutación
  • Modo de funcionamiento: Normalmente abierto
  • Montaje: No empotrable
  • Consumo: <35 mA
  • Indicador: LED de salida rojo
  • Circuitos de protección: Protección contra cortocircuitos y sobretensiones
  • Influencia de la tensión: Dentro de ±15% de la tensión nominal, variación de la distancia <±1%
  • Corriente de carga: <200 mA
  • Resistencia de aislamiento: >50 MΩ (DC 500 V)
  • Resistencia a impactos: 500 m/s en direcciones X, Y, Z, 3 veces
  • Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
  • Resistencia a vibraciones: 10–55 Hz amplitud doble 1,5 mm X, Y, Z 2 h
  • Peso: aprox. 93 g


Entorno de funcionamiento
  • Temperatura de funcionamiento: -25 ~ +70 °C


Características / especificaciones técnicas
  • Modelo: CL18-RN8DN1
  • Serie: CL18
  • Distancia de detección: 8 mm
  • Tamaño: M18 (cilíndrico)
  • Principio: Inductivo
  • Salida: NPN normalmente abierto (NO)
  • Alimentación: DC 12–24 V, tres hilos
  • Cable: Moldeado, 2 m, PVC
  • Protección: IP67
  • Frecuencia / tiempo de respuesta: 500 Hz / 1 ms
  • Consumo: <35 mA; Corriente de carga: <200 mA
  • Indicador: LED rojo
  • Protecciones: Cortocircuito y sobretensión
  • Rango de temperatura: -25 ~ +70 °C; deriva térmica ±10% (ref. +23 °C)
  • Materiales: Carcasa latón niquelado; cara de detección ABS resistente al calor
  • Objetivo estándar: Hierro 24×24×1 mm; histéresis <10%
  • Peso: ≈93 g
