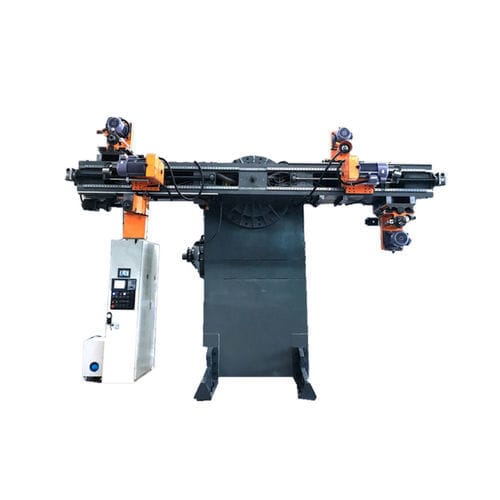

Centro de taladrado CNC FDS5000

horizontal

Resumen
La máquina de taladrado y corte FDS5000 es un equipo específico para cortar la cara final y taladrar agujeros en palas de turbinas eólicas. Está diseñada para palas con diámetro de 2,5 m a 5,0 m (2500–5000 mm).

Principales características

• Diseño horizontal transversal, estructura compacta y alta rigidez.
• Compuesta por bancada, sección de indexado del husillo, sección de taladrado y corte; equipada con sistema neumático, soporte de pala y sistema de avance, sistema de lubricación, extracción de polvo y cuadro eléctrico independiente.
• El indexado para el taladrado utiliza una caja reductora de tornillo y rueda en dos etapas, con motor servomotor para un indexado y precisión de mecanizado precisos.
• Especializada en corte de la cara final y taladrado de palas, optimizada para palas de 2,5–5,0 m de diámetro.

Composición del equipo

• Parte de bancada: proporciona soporte general y base rígida.
• Sección de indexado del husillo: para el indexado, posicionamiento y giro de la pala.
• Sección de taladrado y corte: realiza el corte de la cara final y el taladrado.
• Sistema neumático: ejecuta el apriete y las acciones neumáticas.
• Soporte de pala y sistema de avance: soporta la pieza y realiza el movimiento de avance.
• Sistema de lubricación: garantiza la lubricación de las parejas móviles y la vida útil.
• Extracción de polvo: gestiona el polvo generado durante el corte/taladrado.
• Sistema eléctrico: dispuesto en un armario independiente para facilitar el mantenimiento y la protección.

Especificaciones técnicas
Rango de diámetro de la pieza a mecanizar: 2500–5000 mm
Diámetro de giro adaptable del husillo de la pieza: 6200 mm
Diámetro de montaje del husillo giratorio: 800φh6
Potencia total de la máquina: 35 kVA
Peso total de la máquina (sin partes de soporte): 35.000 kg

Puntos clave / especificaciones técnicas

• Rango de diámetro aplicable: 2500–5000 mm.
• Diámetro de giro adaptable del husillo de la pieza: 6200 mm.
• Diámetro de montaje del husillo giratorio: 800φh6.
• Potencia total: 35 kVA.
• Peso total (sin partes de soporte): 35.000 kg.
• Mecanismo de indexado de dos etapas con tornillo sin fin + motor servo para asegurar un taladrado indexado preciso.
• Equipado con sistemas neumático, de lubricación, extracción de polvo y armario eléctrico independiente para facilitar el mantenimiento y la fiabilidad en producción.
