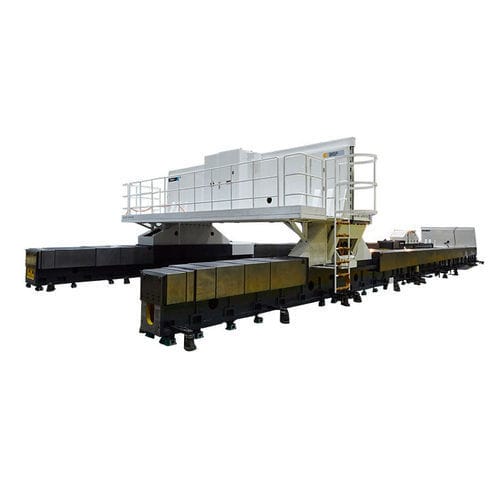

Máquina de soldar por fricción con agitación FSW16MG400

automáticapara perfilespara aluminio

Resumen
El FSW16MG400 es una máquina de soldadura por fricción-agitación (FSW) de gran tamaño con pórtico móvil, CNC, de cinco ejes y cuatro enlaces. Está diseñada para la producción industrial de soldaduras de aluminio de alta resistencia y alta calidad superficial, siendo especialmente adecuada para componentes de carrocería ferroviaria y piezas de carrocería de camiones pesados. La máquina responde a los requisitos de resistencia y acabado superficial de las uniones en aleaciones de aluminio.

Características principales

• Disposición vertical con pieza fija: mesa/base, piezas y utillajes fijados; columnas del pórtico realizan avance horizontal para garantizar soldadura FSW de alta calidad
• Interfaz de control de fácil uso
• Doble modos de operación de soldadura
• Sistema de control de soldadura en doble modo
• Unidad portátil inalámbrica
• Lubricación centralizada
• Ruedas seguidoras para soporte de la herramienta
• Diseño de alta rigidez

Especificaciones principales de la máquina
Especificaciones principales | Modelo | FSW16MG400
Recorrido efectivo eje X mm | 12000
Velocidad máx. eje X mm/min | 6000
Recorrido efectivo eje Y mm | 4000
Velocidad máx. eje Y mm/min | 6000
Recorrido efectivo eje Z mm | 500
Velocidad máx. eje Z mm/min | 3000
Velocidad máx. husillo RPM | 3000
Velocidad máx. eje C RPM | 10

Objetos de soldadura
Objetos de soldadura | Materiales de soldadura | Perfiles y chapas de aluminio
Características de las piezas | Chapas, perfiles planos, perfiles con nervio en un lado, perfiles huecos
Tipos de junta | A tope y solapadas

Requisitos de soldadura
Requisitos de soldadura | Espesor de soldadura | Aluminio 1–16 mm
Formas de soldadura | Líneas rectas, curvas 2D en plano
Espacio efectivo de soldadura | 12000 mm × 4000 mm × 500 mm (X/Y/Z)

Aplicaciones e industrias
Adecuada para transporte ferroviario (componentes de carrocería de trenes), fabricación de camiones pesados (componentes de carrocería de camiones) y otros sectores que requieren soldadura de aluminio de alta resistencia y alta calidad superficial.

Especificaciones técnicas

• Modelo: FSW16MG400
• Tipo de equipo: Máquina FSW grande CNC con pórtico móvil, 5 ejes, cuatro enlaces
• Disposición: Pieza fija; columnas del pórtico realizan avance horizontal (disposición vertical)
• Recorridos X/Y/Z efectivos: 12000 mm / 4000 mm / 500 mm
• Velocidades máx. X/Y/Z: 6000 mm/min / 6000 mm/min / 3000 mm/min
• Velocidad máx. del husillo: 3000 RPM
• Velocidad máx. eje C: 10 RPM
• Materiales de soldadura: Perfiles y chapas de aluminio
• Rango de espesor soldable: 1–16 mm (aluminio)
• Formas de soldadura: Líneas rectas, curvas 2D en plano; Tipos de junta: a tope y solapadas
• Espacio efectivo de soldadura: 12000 mm × 4000 mm × 500 mm (X/Y/Z)
• Características operativas: Interfaz amigable, doble modos de operación, control de soldadura en doble modo, unidad portátil inalámbrica, lubricación centralizada, ruedas seguidoras, diseño de alta rigidez
