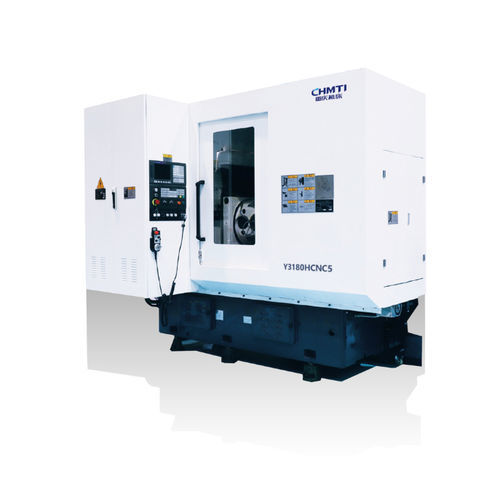

Máquina talladora de engranajes CNC Y3150E4~5/Y3180H4~5

horizontalpara engranaje cónico

Resumen del producto
La máquina está destinada principalmente al mecanizado de engranajes para vehículos de pasajeros, vehículos comerciales, maquinaria marítima, maquinaria de construcción, maquinaria agrícola y equipos de elevación. La precisión de mecanizado puede alcanzar la clase 7 según la norma GB/T10095.1-2008.

Rendimiento principal y características

• Máquina de tallado de engranajes CNC con corte en húmedo, configurable en 4 o 5 ejes con enlace simultáneo en cuatro ejes.
• La configuración estándar incluye un sistema CNC nacional con interfaz HMI y programación paramétrica; permite sujeción única para múltiples operaciones y ciclos en cajas repetidos.
• Equipada con protector totalmente cerrado; opciones: sistema de recogida de niebla de aceite, expulsión automática de virutas, dispositivo de sujeción automática de piezas, etc.
• Capaz de mecanizar engranajes cilíndricos de dientes rectos, engranajes helicoidales, engranajes cónicos pequeños, engranajes abultados, ruedas dentadas, estrías y ruedas sinfín.

Principales especificaciones técnicas (tabla)
No - Especificación técnica principal - Unidad - Y3136CNC - YD3136CNC
1 - Diámetro máximo de la pieza - mm - 360 - 360
2 - Módulo máximo - mm - 16 - 16
3 - Ángulo máximo de giro del portaherramientas - ° - ±45° - ±45°
4 - Velocidad máxima del husillo de fresa - r/min - 400 - 400
5 - Velocidad máxima de la mesa - r/min - 60 - 80
6 - Tamaño máximo de herramienta montada (Ø×L) - mm - Φ220×230 - Φ220×230
7 - Desplazamiento axial máximo de la fresa - mm - 200 - 200
8 - Distancia del centro de la fresa al centro de giro de la mesa - mm - 70-320 - 70-320
9 - Distancia del centro de la fresa a la superficie de la mesa - mm - 150-590 - 150-590

Observaciones / Otras informaciones
Ejemplos de referencias de producto: Y3150ECNC4~5 / Y3180HCNC4~5.

Características / especificaciones técnicas

• Industrias aplicables: vehículos de pasajeros, vehículos comerciales, maquinaria marítima, maquinaria de construcción, maquinaria agrícola, equipos de elevación y otros sectores de mecanizado de engranajes.
• Precisión de mecanizado: hasta la clase 7 según GB/T10095.1-2008.
• Ejes y tipo: 4 o 5 ejes con enlace simultáneo de cuatro ejes.
• Método de corte: hobbing húmedo.
• Sistema CNC: sistema CNC nacional de serie con HMI y programación paramétrica.
• Sujeción y ciclos: permite una sola sujeción para múltiples operaciones y ciclos de caja repetidos.
• Protección y dispositivos opcionales: cubierta totalmente cerrada; opcional colector de niebla de aceite, extracción automática de virutas, sujeción automática de la pieza, etc.
• Tipos de piezas mecanizables: engranajes cilíndricos de dientes rectos, engranajes helicoidales, pequeños engranajes cónicos, engranajes abultados, ruedas dentadas, estrías, ruedas sinfín, etc.
• Modelos/tipos representativos: ver la tabla anterior (parámetros principales para Y3136CNC / YD3136CNC).
