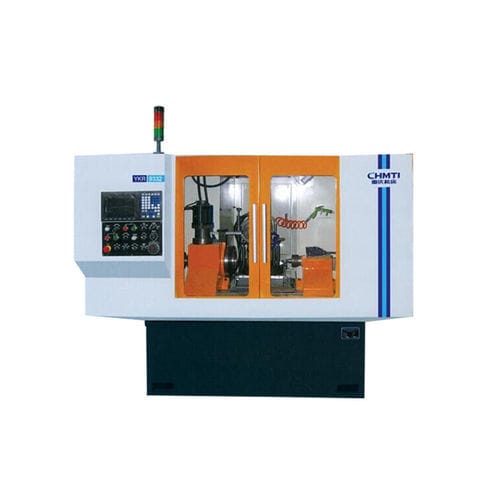

Achaflanadora eléctrica YKR9332

para automóvilautomática

Resumen
Máquina destinada al mecanizado de dientes cónicos y dientes cónicos externos de casquillos sincronizadores automotrices. Diseñada para ofrecer rendimiento fiable y manejo sencillo, adecuada como equipo auxiliar para producción en lotes grandes y medianos y líneas de montaje en la industria de engranajes.

Descripción detallada

• Esta máquina requiere solo un ajuste para completar el mecanizado en grandes series de dientes cónicos. Permite un ajuste fino de la profundidad de pasada y del ángulo de giro (avance/retroceso).
• En comparación con las máquinas de laminado tradicionales, proporciona mejoras significativas en precisión y rugosidad superficial y ofrece una alta relación coste/rendimiento.

Especificaciones técnicas
Rango de diámetro de la pieza (dientes externos): 50-320 mm
Número de dientes: 12-150 dientes
Módulo de engranaje: 1-5 m
Eficiencia máxima de mecanizado: 120 dientes/min
Ángulo de chaflán (ángulo de cara): 0-25°
Ángulo de arco: 0-30°
Desplazamiento máximo del husillo de la pieza: 200 mm
Desplazamiento máximo del carro portaherramientas: 350 mm

Características/Especificaciones

• Piezas aplicables: mecanizado de dientes cónicos y dientes cónicos externos de casquillos sincronizadores automotrices y engranajes relacionados
• Operación: un ajuste único permite la producción en gran volumen; profundidad de pasada y ángulo de giro ajustables finamente
• Rendimiento de mecanizado: mayor precisión y mejor acabado superficial en comparación con máquinas de laminado tradicionales; solución rentable
• Capacidad de producción: adecuada para producción en lotes grandes y medianos y para integración en líneas de montaje en la industria de engranajes
• Parámetros principales: ver tabla arriba (rango de diámetros, número de dientes, módulo, eficiencia, ángulos, desplazamientos)
