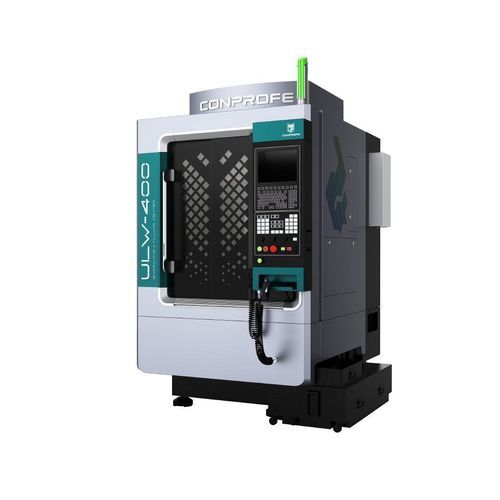

Centro de mecanizado 3 ejes ULW-400

verticalpara vidriopara cerámica

Descripción general

• Equipado con un sistema de mecanizado ultrasónico inteligente desarrollado internamente para enfrentar los desafíos del mecanizado de materiales difíciles de cortar
• Sistemas opcionales: refrigeración criogénica por dióxido de carbono supercrítico (ScCO2) a través del husillo y sistema MQL para mecanizado limpio
• Husillo ultrasónico eléctrico de alta velocidad (18.000–50.000 rpm)
• Dos tipos de protecciones de guía de husillo opcionales para cubrir las necesidades de mecanizado de materiales duros y frágiles y de materiales metálicos
• Mecanizado estable y de alta precisión con precisión de posicionamiento de 5 μm y repetibilidad de 3 μm
• Banco de trabajo de doble capa en fundición y aluminio, que aporta resistencia a la corrosión y rigidez
• Revista de herramientas ampliable

Puntos destacados del producto

• Estructura en pórtico con elevada estabilidad y componentes móviles ligeros, asegurando mayor precisión y mejor comportamiento dinámico de la máquina-herramienta
• Estructura térmicamente simétrica diseñada mediante análisis por elementos finitos (FEM) que minimiza eficazmente las deformaciones térmicas y mantiene la rigidez necesaria para la precisión a largo plazo
• Empleo de fundición con excelentes propiedades de amortiguación, que aporta alto rendimiento de corte dinámico, estabilidad y fiabilidad
• Mejora continua de la rigidez de la bancada mediante FEM para alcanzar un diseño óptimo
• Ventajas del mecanizado ultrasónico — Vibración ultrasónica de alta frecuencia aplicada a la punta de la herramienta (15–70 kHz): reduce microfisuras; disminuye la fuerza de corte e incrementa la eficiencia; aumenta la vida de la herramienta; minimiza las rebabas; mejora la calidad superficial
• La máquina incorpora un control CNC SIEMENS y un sistema de ensayo de vibración y ruido LMS

Casos de aplicación
Adecuado para mecanizado de alta precisión y alta eficiencia de materiales duros y frágiles (cerámica, zafiro, vidrio, carburo de silicio, etc.), composites de fibra de carbono, superaleaciones (aleaciones de titanio, etc.) y otros materiales difíciles de mecanizar; apto para piezas pequeñas y taladrado de microagujeros.

Parámetros técnicos
Ítem: ULW-400A | B | C
Recorrido X/Y/Z: 400*400*150 mm
Dimensión de la mesa: 400*400 mm
Carga máxima de la mesa: 100 kg
Husillo ultrasónico: Estándar
Diámetro de husillo: ⌀80 | ⌀80 | ⌀100 mm
Velocidad máxima husillo (duración corta): 40,000 | 50,000 | 40,000 rpm
Velocidad máxima husillo (duración larga): 32,000 | 40,000 | 32,000 rpm
Potencia nominal motor: 3.7 | 3.7 | 6 kW
Velocidad rápida X/Y/Z: 15/15/15 m/min
Velocidad máxima de avance X/Y/Z: 10/10/10 m/min
Precisión de posicionamiento X/Y/Z: 0.005 mm
Repetibilidad X/Y/Z: 0.003 mm
Tipo de revista de herramientas: tipo paraguas
Capacidad de herramientas: 12 | 13 | 11 (n.º de herramientas)
Peso total (incl. accesorios): 2,100 kg
Tamaño máquina (LxAnxAl): 1,245x1,750x2,130 mm
Control CNC: SIEMENS 828D-280
Protección: protección de tres capas

Especificaciones técnicas

• Modelo: ULW-400
• Recorrido X/Y/Z: 400*400*150 mm
• Dimensión de la mesa: 400*400 mm
• Carga máxima mesa: 100 kg
• Opciones de diámetro de husillo: ⌀80 o ⌀100 mm
• Velocidad máxima husillo (corta duración): hasta 50,000 rpm (según modelo)
• Velocidad máxima husillo (larga duración): hasta 40,000 rpm (según modelo)
• Potencia nominal motor: 3.7 kW o 6 kW (según modelo)
• Velocidad rápida (X/Y/Z): 15 m/min; Velocidad máxima de avance (X/Y/Z): 10 m/min
• Precisión de posicionamiento: 0.005 mm; Repetibilidad: 0.003 mm
• Tipo de revista: paraguas; capacidad 11–13 herramientas (según modelo)
• Peso total (con accesorios): 2,100 kg
• Huella máquina (LxAnxAl): 1,245 x 1,750 x 2,130 mm
• Control CNC: SIEMENS 828D-280
• Protección: protección de tres capas
