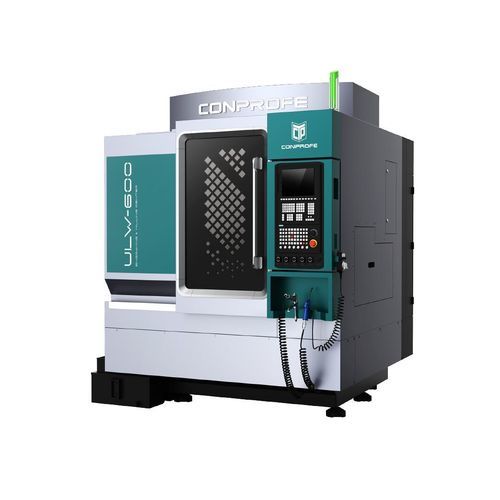

Centro de mecanizado 3 ejes ULW-600

verticalpara vidriopara cerámica

Descripción general del producto

• Equipado con un sistema de mecanizado ultrasónico inteligente desarrollado internamente para abordar el mecanizado de materiales difíciles
• Opcionales: sistema de refrigeración criogénica a través del husillo con CO2 supercrítico (ScCO2) y sistema de refrigeración MQL para mecanizado limpio
• Husillo eléctrico ultrasónico de alta velocidad (18.000–50.000 rpm)
• Protecciones de guía de tornillo opcionales para necesidades de mecanizado de materiales frágiles o metálicos
• Posicionamiento de alta precisión: 5 μm; repetibilidad: 3 μm
• Banco de trabajo de doble capa en fundición y aluminio para resistencia a la corrosión y rigidez
• Revólver de herramientas tipo paraguas ampliable

Aspectos destacados
Estructura de pórtico que proporciona gran estabilidad; componentes móviles ligeros para mejorar el rendimiento dinámico y la precisión de mecanizado.
Diseño térmicamente simétrico validado mediante análisis por elementos finitos (FEM) para minimizar las deformaciones térmicas y mantener la precisión a largo plazo.
Componentes de fundición con excelentes propiedades de amortiguación de vibraciones y elevado rendimiento de corte.
Rigidez de la bancada optimizada continuamente mediante iteraciones FEM para garantizar un mecanizado estable y de alta precisión.

Ventajas ultrasónicas
El sistema de mecanizado ultrasónico inteligente integrado mejora la capacidad de mecanizado de materiales difíciles.
Husillo ultrasónico de alta velocidad para micro-mecanizado y modulaciones de alta frecuencia.
Mecanizado estable y de alta precisión con posicionamiento de 5 μm y repetibilidad de 3 μm.
Opciones ScCO2 criogénico a través del husillo y MQL que favorecen un mecanizado limpio y mejoran la integridad superficial.
La vibración ultrasónica de alta frecuencia en la punta de la herramienta (15–70 kHz) ofrece: 1) reducción de microgrietas; 2) disminución de fuerzas de corte y mayor eficiencia; 3) mayor vida útil de la herramienta; 4) minimización de rebabas; 5) mejora del acabado superficial.

Casos de aplicación
Diseñado para mecanizado de alta precisión y alta eficiencia de materiales frágiles y duros (cerámica, zafiro, vidrio, carburo de silicio), compuestos de fibra de carbono, superaleaciones (por ejemplo, aleaciones de titanio) y otros materiales difíciles de mecanizar.
Adecuado para el mecanizado de piezas pequeñas y el taladrado de microagujeros con tolerancias estrictas y alta calidad de superficie.

Parámetros técnicos
Ítem: ULW-600A | B | C | Unidad
Recorrido X/Y/Z: 600×500×300 | mm
Dimensión de la mesa: 620×560 | mm
Carga máxima mesa: 300 | kg
Husillo ultrasónico: Estándar | /
Diámetro de husillo: ⌀100 | ⌀120 | ⌀150 | mm
Velocidad máxima husillo (corto plazo): 40.000 | 30.000 | 18.000/24.000 (A63 opcional) | rpm
Velocidad máxima husillo (largo plazo): 32.000 | 24.000 | 14.400/19.200 (A63 opcional) | rpm
Potencia nominal motor: 6｜7,5｜Y:15 Δ:20｜20 (A63 opcional) | kW
Velocidad rápida X/Y/Z: 15/15/15 | m/min
Velocidad máxima de avance X/Y/Z: 10/10/10 | m/min
Precisión de posicionamiento X/Y/Z: 0,005 | mm
Repetibilidad X/Y/Z: 0,003 | mm
Tipo de almacén de herramientas: Tipo paraguas | /
Capacidad de herramientas: 15 | 13 | 9 | nº de herramientas
Peso total (incl. accesorios): 5.000 | kg
Tamaño de la máquina (LxWxH): 1.850×2.100×2.395 | mm
Controlador CNC: SIEMENS 828D-280 | /
Protección: Protección de tres capas | /

Especificaciones técnicas

• Recorrido X/Y/Z: 600×500×300 mm
• Dimensión de la mesa: 620×560 mm
• Carga máxima de la mesa: 300 kg
• Husillo ultrasónico: Estándar
• Diámetros de husillo: ⌀100 / ⌀120 / ⌀150 mm
• Velocidad máxima husillo (corto plazo): hasta 40.000 / 30.000 / 18.000–24.000 rpm
• Velocidad máxima husillo (largo plazo): hasta 32.000 / 24.000 / 14.400–19.200 rpm
• Potencia nominal: 6 / 7,5 / Y:15 Δ:20 / 20 kW (A63 opcional)
• Velocidad rápida X/Y/Z: 15/15/15 m/min
• Velocidad máx. de avance: 10/10/10 m/min
• Precisión de posicionamiento: 0,005 mm
• Repetibilidad: 0,003 mm
• Almacén de herramientas: tipo paraguas, capacidad 15 / 13 / 9 herramientas
• Peso total (con accesorios): 5.000 kg
• Tamaño (L×W×H): 1.850×2.100×2.395 mm
• Controlador CNC: SIEMENS 828D-280
• Protección: Protección de tres capas
