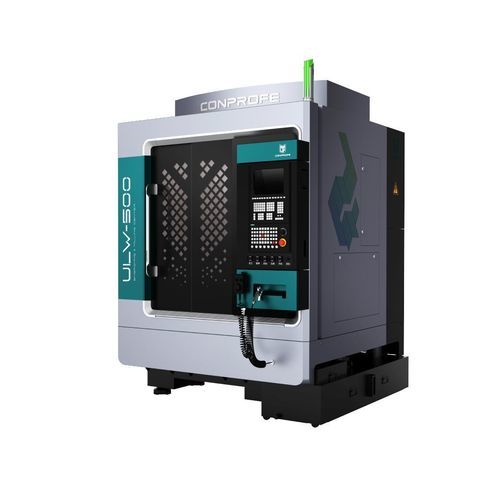

Centro de mecanizado 3 ejes ULW-500

verticalpara vidriopara cerámica

Resumen del producto

• Equipado con un sistema inteligente de mecanizado ultrasónico desarrollado internamente para el mecanizado de materiales difíciles de cortar
• Opcional: sistema de refrigeración criogénica por husillo con CO2 supercrítico (ScCO2) y sistema de refrigeración MQL para un mecanizado limpio
• Husillo eléctrico ultrasónico de alta velocidad (18.000–50.000 rpm)
• Dos tipos de protección de guía de tornillo opcionales para cubrir necesidades de mecanizado de materiales frágiles y de materiales metálicos
• Mecanizado estable y de alta precisión con precisión de posicionamiento de 5μm y repetibilidad de 3μm
• Diseño de bancada de doble capa en fundición y aluminio que proporciona resistencia a la corrosión y rigidez de la mesa
• Revólver de herramientas ampliable

Puntos destacados del producto
Estructura de pórtico con alta estabilidad y componentes móviles ligeros, garantizando mayor precisión y mejor rendimiento dinámico de la máquina.
Estructura térmicamente simétrica diseñada mediante análisis por elementos finitos (FEM) que minimiza las deformaciones térmicas y mantiene la rigidez necesaria para la precisión a largo plazo.
Construcción en fundición seleccionada por sus propiedades de amortiguación de vibraciones y su excelente comportamiento dinámico en corte, proporcionando estabilidad y amplia aplicabilidad.
Mejora continua de la rigidez de la bancada mediante FEM para lograr un diseño estructural óptimo.

Ventajas funcionales clave

• Sistema inteligente de mecanizado ultrasónico desarrollado internamente para materiales difíciles
• Husillo eléctrico ultrasónico de alta velocidad (18.000–50.000 rpm)
• Mecanizado estable y de alta precisión: precisión de posicionamiento 5μm, repetibilidad 3μm
• Opciones de refrigeración: ScCO2 criogénico por husillo y sistema de refrigeración MQL para procesos de mecanizado más limpios
• Beneficios del mecanizado ultrasónico (vibración en la punta de la herramienta 15–70 kHz): reduce microgrietas; disminuye fuerzas de corte; aumenta eficiencia y vida útil de la herramienta; minimiza rebabas; mejora el acabado superficial

Casos de aplicación
Apropiado para el mecanizado de alta precisión y alta eficiencia de materiales frágiles y duros (cerámica, zafiro, vidrio, carburo de silicio, etc.), materiales compuestos de fibra de carbono, superaleaciones (p. ej., aleaciones de titanio) y otros materiales difíciles de cortar. También adecuado para el mecanizado de piezas pequeñas y el taladrado de microagujeros.

Parámetros técnicos
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

Características / Especificaciones técnicas

• Modelo: ULW-500
• Recorrido X/Y/Z: 500 x 400 x 300 mm
• Dimensión de la mesa: 500 x 400 mm
• Carga máxima de la mesa: 200 kg
• Diámetro del husillo: ⌀100 / ⌀120 mm
• Velocidad máxima husillo (corto plazo): 40.000 / 30.000 rpm
• Velocidad máxima husillo (largo plazo): 32.000 / 24.000 rpm
• Potencia nominal del motor: 6 / 7,5 kW
• Velocidad rápida X/Y/Z: 15 m/min
• Velocidad máxima de avance X/Y/Z: 10 m/min
• Precisión de posicionamiento: 0,005 mm
• Repetibilidad: 0,003 mm
• Revólver de herramientas: tipo paraguas, capacidad 14 / 12 herramientas
• Peso total (incl. accesorios): 3.500 kg
• Tamaño de la máquina (LxAnxAl): 1.650 x 1.880 x 2.405 mm
• Controlador CNC: SIEMENS 828D-280
• Protección: Protección de tres capas
