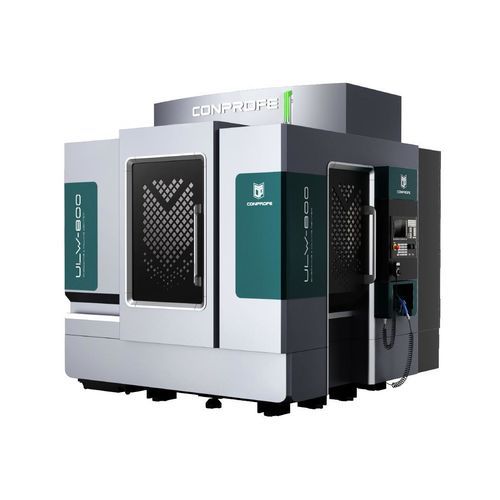

Centro de mecanizado 3 ejes ULW-800

verticalpara vidriopara cerámica

Resumen del producto

• Sistema de mecanizado ultrasónico inteligente para materiales difíciles y frágiles
• Opcionales: refrigeración criogénica ScCO2 por husillo y sistema de refrigeración MQL para mecanizado limpio
• Husillo eléctrico ultrasónico de alta velocidad (18 000–50 000 rpm según variante)
• Protecciones de guía de husillo opcionales para materiales frágiles y metálicos
• Precisión de posicionamiento 5 μm y repetibilidad 3 μm para mecanizados de alta precisión
• Banco de trabajo de doble capa que combina fundición y aluminio para rigidez y resistencia a la corrosión
• Revólver/magazine expandible (tipo disco o cadena)

Puntos destacados
Estructura de pórtico con alta estabilidad y componentes móviles ligeros para mejorar el comportamiento dinámico y la precisión.
Diseño térmicamente simétrico basado en FEM para minimizar deformaciones térmicas en funcionamiento prolongado.
Componentes de fundición para una excelente amortiguación de vibraciones y rendimiento de corte estable.
Estructura optimizada mediante FEM para aumentar la rigidez del bastidor.
Capacidades integradas de mecanizado ultrasónico para cerámica, vidrio, zafiro, carburo de silicio y otros materiales difíciles de mecanizar.
Husillo ultrasónico de alta velocidad disponible en múltiples configuraciones.
Posicionamiento estable y repetibilidad para producción de precisión.
Opciones de refrigeración criogénica y MQL para procesos sin contaminación.

Ventajas únicas del mecanizado ultrasónico

• Vibración ultrasónica en la punta de la herramienta (15–70 kHz)
• Reduce microfisuras
• Disminuye las fuerzas de corte y mejora la eficiencia del proceso
• Alarga la vida útil de la herramienta
• Minimiza la formación de rebabas
• Mejora el acabado superficial

Casos de aplicación

• Mecanizado de alta precisión de materiales duros-frágiles (cerámica, zafiro, vidrio, carburo de silicio)
• Mecanizado de composites de fibra de carbono y superaleaciones (p. ej. aleaciones de titanio)
• Mecanizado de piezas pequeñas y taladrado de microagujeros

Parámetros técnicos

• Modelo: ULW-800A | B | C
• Recorridos X/Y/Z: 800×800×350 mm
• Dimensión de la mesa: 850×850 mm
• Carga máxima de la mesa: 1000 kg
• Diámetros de husillo: Ø100 | Ø120 | Ø150 mm
• Velocidad máxima husillo (corta duración): 40 000 | 30 000 | 18 000/24 000 rpm (según variante)
• Velocidad máxima husillo (larga duración): 32 000 | 24 000 | 14 400/19 200 rpm (según variante)
• Potencia nominal motor: 6 kW | 7,5 kW | 15/20 kW (A63 opcional)
• Avance rápido (X/Y/Z): 24/24/24 m/min
• Avance máximo (X/Y/Z): 10/10/10 m/min
• Precisión de posicionamiento: 0,005 mm (5 μm)
• Repetibilidad: 0,003 mm (3 μm)
• Magacín de herramientas: tipo disco o cadena; capacidad 20–24 herramientas
• Peso total (con accesorios): aprox. 9 000 kg
• Dimensiones (L×A×H): 2 990×2 935×2 875 mm
• Control CNC: SIEMENS 828D-280
• Protección: protección en tres capas
