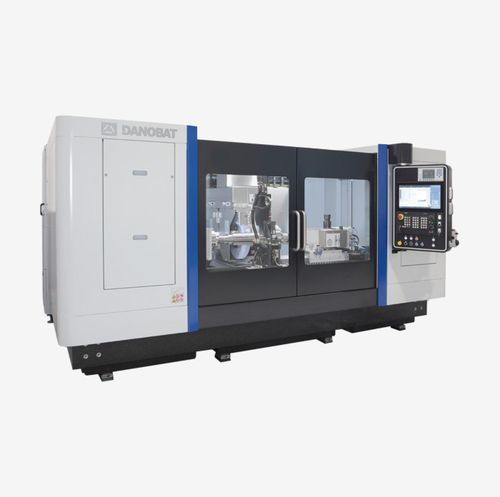

Rectificadora cilíndrica exterior CGX

para piezas de gran tamañopara piezasvertical

Resumen
La CGX es una máquina rectificadora cilíndrica compacta diseñada para combinar un bajo espacio ocupado con alta capacidad de pieza. Ocupa hasta un 30% menos de superficie que soluciones de mesa móvil y admite piezas de hasta 1.800 mm de longitud, Ø540 mm de diámetro y 500 kg de peso.

Principales ventajas

• Configuración de tres muelas (2x OD, 1x ID) para rectificado exterior, interior, roscas y formas no redondas
• Diseño compacto con gran capacidad de pieza
• Sistema de medición MDM integrado opcional para medición pre, intra y post proceso

Capacidades destacadas

• Longitud máxima de pieza: 1.800 mm
• Diámetro máximo de pieza: Ø540 mm
• Peso máximo entre puntos: 500 kg

Medición (opcional)
La CGX puede equiparse con una unidad de medición MDM desarrollada internamente que permite mediciones en máquina antes, durante y después del proceso sin detener la producción. Rango de medición: 5–125 mm; válida para superficies interrumpidas o con variaciones. Rendimiento típico: precisión ±1,5 μm; repetibilidad 1 μm.

Tecnología

• Bancada de granito natural: alta amortiguación, estabilidad térmica y refrigeración integrada
• Eje B giratorio: accionamiento por motor torque, sin holgura y encoder de alta resolución para elevada repetibilidad angular (p.ej.: ±1 μm a 650 mm de radio)
• Motores lineales: menos piezas de desgaste, mayor aceleración y mejor repetibilidad
• Cabezas de husillo de rectificado: montadas sobre rodamientos ultra‑precisos (hidrostáticos opcionales) con lubricación de por vida; accionadas por electrohusillos integrados

Software

• Plataforma DoGrind+ con funciones expertas integradas
• GrindIQ — configuración inteligente del proceso: define parámetros óptimos a partir de datos básicos del componente
• GrindTune — optimización adaptativa en proceso: ajusta parámetros continuamente para mejorar la calidad superficial, la precisión dimensional y el tiempo de ciclo

Datos técnicos (métrico)
Distancia máx. entre puntos — 1.800 mm
Diámetro máx. a rectificar — 540 mm
Peso máx. entre puntos — 500 kg
Diámetro máx. de muela — Ø508 x 80 mm
Velocidad periférica máx. de muela — 80 m/s
Potencia husillo exterior de rectificado — 15 kW

Datos técnicos (imperial)
Distancia máx. entre puntos — 70.9 in
Diámetro máx. a rectificar — 21.2 in
Peso máx. entre puntos — 1,102 lb
Diámetro máx. de muela — Ø20 x 3.14 in
Velocidad periférica máx. de muela — 15,750 sfpm
Potencia husillo exterior de rectificado — 20.1 hp

Aplicaciones y capacidad
La CGX está pensada para rectificar piezas grandes y pesadas en un equipo compacto. Soporta rectificado OD/ID, roscas y geometrías complejas y puede integrarse con medición en proceso para producciones de alto volumen o alta precisión.

Especificaciones técnicas

• Modelo: CGX
• Distancia máxima entre puntos: 1.800 mm (70.9 in)
• Diámetro máximo a rectificar: 540 mm (21.2 in)
• Peso máximo entre puntos: 500 kg (1,102 lb)
• Diámetro máx. muela: Ø508 x 80 mm (Ø20 x 3.14 in)
• Velocidad periférica muela: 80 m/s (15,750 sfpm)
• Husillo exterior de rectificado: 15 kW (20.1 hp)
• Configuración cabezal: 2x muelas OD + 1x muela ID
• Bancada: granito natural con refrigeración integrada
• Eje B: giratorio alta resolución, motor torque, sin holgura
• Ejes de movimiento: motores lineales para alta dinámica y repetibilidad
• Sistema de medición opcional: MDM integrado (5–125 mm), precisión ±1,5 μm, repetibilidad 1 μm
• Software: DoGrind+ con GrindIQ y GrindTune
