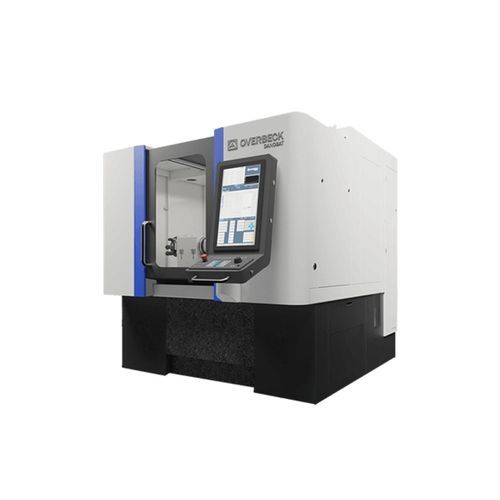

Rectificadora cilíndrica exterior IRD series

cilíndrica interiorpara roscado interiorpara roscado exterior

Resumen
La serie IRD integra la rectificación interna, externa y de radios en un único concepto de máquina y entorno de software. Diseñada para producción flexible e integración de automatización, la gama ofrece tres modelos (IRD-300, IRD-500, IRD-700) y múltiples opciones de configuración para distintos tipos de piezas y tamaños de lote.

Flexibilidad de proceso

• Múltiples procesos de rectificado en una sola puesta a punto: interno (ID), externo (OD), cara, cono, radio, rosca, no circular y rectificado por plantilla (jig).
• Capacidades de rectificado de radio integradas con rectificado no circular en el mismo sistema.
• Hasta 5 husillos de rectificado y una sonda de medición en proceso según modelo/configuración.

Software: DoGrind+

• Entorno todo-en-uno para ciclos de rectificado simples y complejos.
• Programación directa en el control de la máquina para muchos ciclos sin software externo.
• Asistentes para roscado, no circular, jig y rectificado de cono que ayudan a seleccionar, confirmar y ejecutar.
• Personalización específica para el cliente con tiempos de implementación reducidos.

Automatización

• Diseñada para integración sencilla: los modelos compactos ofrecen espacio dedicado para un robot integrado.
• Familias de automatización flexibles: robot dentro de la máquina (S FLEXMOTION), robot en celda (M FLEXMOTION), robot externo o soluciones de pórtico (L FLEXMOTION, M MOTION, L MOTION, HYBRID).
• Soluciones de automatización adaptadas a piezas, variedad de lotes y distribución de producción (robots, pórticos, sistemas híbridos).

Precisión Overbeck y tecnologías clave

• Bancada de granito natural para estabilidad térmica y amortiguación de vibraciones.
• Motores lineales para movimiento de ejes rápido, preciso, sin juego y con bajo mantenimiento.
• Cabezas de trabajo con accionamiento directo desarrolladas internamente para rigidez, modularidad y rendimiento estable en ciclos largos.
• Husillos de rectificado de alta precisión con motores integrados, rodamientos y lubricación optimizados para estabilidad térmica y calidad superficial consistente.

Puntos destacados

• Huella compacta (el IRD-300 es aproximadamente un 40% más pequeño que muchas alternativas) a la vez que ofrece gran flexibilidad.
• Familia de tres modelos para cubrir una amplia gama de piezas: IRD-300, IRD-500, IRD-700.
• Software con conciencia energética y compensación de potencia para reducir el consumo (hasta ~30% de ahorro potencial según el proceso).

Personalización
Opciones disponibles y configuraciones específicas para el cliente (ejemplos):

• Torreta de husillos: torreta de accionamiento directo con rango de giro aproximado de 300°; capacidad para hasta 5 husillos más una sonda de medida.
• Sistemas de sujeción: mandril de tres mordazas, plato magnético, sistema de zapata, mandriles personalizados, punta fija, contrapunta.
• Sistemas de dressado: dresser fijo, husillo de dressado, dresser de radio, revolver de dressado, dresser en la cabeza de trabajo, dresser de rodillo.
• Sistemas de medición: sonda de contacto, medición en proceso, medición post-proceso, dispositivo de medición de herramienta.

Datos técnicos (tabla resumen)
Columnas: IRD-300 | IRD-500 | IRD-700
Diámetro máximo rectificado interno (mm): 200 | 300 | 500
Longitud máxima rectificado interno (mm): 100 | 200 | 400
Longitud máxima rectificado externo (mm): 100 | 150 | 400
Diámetro máximo de pieza (mm): 215 | 360/410 | 700
Longitud máxima de pieza incluyendo sujeción (mm): 250 | 400 | 700
Peso máximo de pieza con sujeción (kg / Nm): 80/100 | 80/100 - 180/300 | 500/500
Ángulo de giro eje B0 (º): +91º / -15º | +91º / -15º | +91º / -15º
Recorrido ejes X y Z (mm): 400/300 | 450/485 | 700/700
Dimensiones máquina H x W x D (cm): 215 x 210 x 220 | 215 x 275 x 225 | 235 x 400 x 280

Especificaciones técnicas

• Denominación comercial: serie IRD (IRD-300, IRD-500, IRD-700).
• Diámetros máximos de rectificado interno: 200 mm (IRD-300), 300 mm (IRD-500), 500 mm (IRD-700).
• Longitudes máximas de rectificado interno: 100 / 200 / 400 mm (modelos 300/500/700 respectivamente).
• Longitudes máximas de rectificado externo: 100 / 150 / 400 mm.
• Diámetros máximos de pieza: 215 mm / 360 o 410 mm / 700 mm.
• Longitud máxima de pieza con sujeción: 250 / 400 / 700 mm.
• Peso máximo de pieza con sujeción: hasta ~80–500 kg según modelo y configuración.
• Recorridos de ejes X / Z hasta 700 / 700 mm en el modelo mayor.
• Rango de giro B0: +91º / -15º.
• Huella máquina (HxAxP): IRD-300 aprox. 215 x 210 x 220 cm; IRD-500 aprox. 215 x 275 x 225 cm; IRD-700 aprox. 235 x 400 x 280 cm.
• Hasta 5 husillos de rectificado más sonda de medición opcional; múltiples variantes de dressado y sujeción soportadas.
• Bancada de granito, motores lineales, cabezas de trabajo de accionamiento directo y diseño de husillos térmicamente estable para alta repetibilidad y calidad de superficie.
