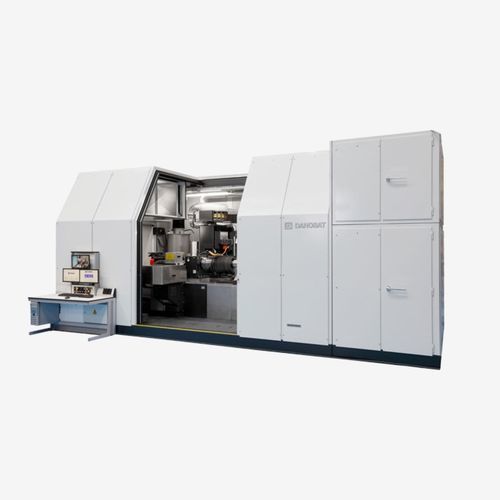

Rectificadora para paletas de turbinas mBTG-DANTIP

para rotorhorizontalCNC

Resumen
Estas máquinas rectifican, desbarban y miden las puntas de las palas de rotores de motores aeronáuticos y APU montados mientras giran a velocidades de hasta 7000 rpm. La plataforma mBTG-DANTIP admite varias dimensiones y configuraciones de rotores y puede suministrarse como célula autónoma o integrada con rectificadoras verticales para match machining de rotores y carcasas de compresor.

Puntos clave

• Más de 35 años de colaboración con OEMs de motores y grandes centros MRO
• Diseño mecánico optimizado, rígido, dinámico y estable térmicamente
• Husillo con vida útil media superior a 10 años
• Puede suministrarse como parte de una célula con rectificadoras verticales para match machining
• Equipo global de especialistas en rectificado de puntas de álabes

Tecnología

• Carenado climatizado para estabilidad térmica y precisión del proceso
• Pedestales robustos y doble rodamientos axiales/angulares por husillo para alta rigidez
• Sistema de medición in-process dBTM: medición láser desarrollada internamente y aprobada por OEM
• Láser de alta velocidad para medición en tiempo real y control automático en proceso
• Programación conversacional DANTIP con ciclos predefinidos para minimizar la influencia del operario

Datos técnicos (métrico / por modelo)

• Modelos: mBTG-400 | mBTG-800 | DANTIP-R3
• Diámetro de rectificado (mm): 410 | 800 | 1370
• Longitud de rectificado (mm): 600 | 860 | 1500
• Longitud máxima de pieza (mm): 750 | 1400 | 2000
• Velocidad de pieza (rpm): 10–7000 (mBTG-400) | 10–4500 (mBTG-800; 7000* especial) | 10–3000 (DANTIP-R3; 4500* especial)
• Rango de giro del porta‑muela (°): -10 a +200 (todos los modelos)

Aplicaciones típicas

• Rotores de motores aeronáuticos (motores de avión y helicóptero)
• Rotores de turbinas de gas

Servicio y soporte

• Mantenimiento preventivo anual, calibración y planes de servicio personalizados
• Opciones de retrofit: actualizaciones de control y dBTM, gestión de obsolescencia
• Re‑tooling: ingeniería y fabricación de paquetes de utillaje para rotores

Características / especificaciones técnicas

• Modelos: mBTG-DANTIP (mBTG-400, mBTG-800, DANTIP-R3)
• Diámetros rectificables (mm): 410 / 800 / 1370
• Longitudes rectificables (mm): 600 / 860 / 1500
• Longitud máxima de pieza (mm): hasta 2000 (según modelo)
• Velocidad husillo/pieza: hasta 7000 rpm (según modelo y configuración)
• Rango de giro del porta‑muela: -10° a +200°
• Medición in-process: dBTM, láser de alta velocidad (aprobado por OEM)
• Operación: totalmente automática con programación DANTIP y ciclos predefinidos
• Control ambiental: carenado climatizado para estabilidad térmica
• Diseño mecánico: pedestales robustos y rodamientos dobles de contacto angular para alta rigidez
