Centro de rectificado cilíndrica exterior

cilíndrica interiorpara diámetro interiorpara eje

Resumen
Overbeck desarrolla soluciones de rectificado internas totalmente personalizadas que combinan precisión, flexibilidad y experiencia de aplicación. Estas máquinas a medida superan las capacidades de las máquinas estándar para procesos complejos y exigentes, integrando hardware y software diseñados específicamente para la pieza del cliente.

Enfoque y capacidades

• Soluciones personalizadas para aplicaciones fuera del ámbito de máquinas estándar.
• Diseño a medida del conjunto máquina-herramienta-software para geometrías complejas (polígonos, excéntricos, formas no redondas, punzones, transiciones exigentes).
• Integración de sistemas de medición 'in-process' y alto control de repetibilidad y estabilidad térmica.

Arquitectura y opciones de proceso

• Arquitectura personalizada con eje U y múltiples unidades de diamantado (fijas, rotativas, de radios, tipo torreta) para gestionar múltiples perfiles sin cambios de muela ni reajustes.
• Operaciones completas en un único amarre: rectificado interior y exterior en la misma sujeción para asegurar alineamiento y tolerancias críticas.
• Flexibilidad para rectificar diámetros interiores, exteriores, pistas de rodadura y otras superficies funcionales en una única máquina.

Casos de éxito / ejemplos

• ILD-700: diseñada para rodamientos de tamaño medio y grandes; capacidad para geometrías complejas y aplicaciones aeronáuticas (rectificado interior/exterior en un único amarre).
• IED-1200: rectificadora para ejes y carcasas de husillo, capaz de rectificar diámetros interiores y exteriores críticos con resultados por debajo de 2 μm en redondez, concentricidad y cilindricidad; incorpora medición 'in-process' y rigidez para entornos de producción exigentes.

Software

• Software personalizado e integrado con la máquina, adaptable al catálogo gráfico del cliente.
• Generación automática de perfiles tras seleccionar el tipo de proceso: reduce tiempo de programación para geometrías complejas.
• Almacenamiento de programas específicos del cliente para procesos no estándar.

Galería y visualización

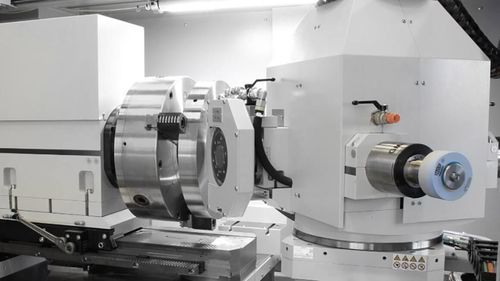

Imágenes de la solución incluyen ejemplos de la ILD y de la IED, vistas del cabezal de trabajo y piezas (capacidad de pieza indicada en imágenes del producto: hasta 1300 mm y 500 kg).

Características / especificaciones técnicas

• Capacidad de pieza (según ejemplo visual): hasta 1300 mm de longitud y aprox. 500 kg.
• Precisión declarada en ejemplos de máquina: resultados por debajo de 2 μm en parámetros como redondez, concentricidad y cilindricidad (IED-1200).
• Arquitectura con eje U y múltiples unidades de diamantado para procesado de perfiles complejos.
• Sistemas de medición integrados 'in-process' para control de calidad durante el rectificado.
• Configuraciones modulares y desarrollos a medida (hardware y software) según requisitos de la pieza y proceso.
• Aplicaciones típicas: rodamientos (medios y grandes), husillos, ejes, carcasas, componentes aeronáuticos y otras piezas críticas.
