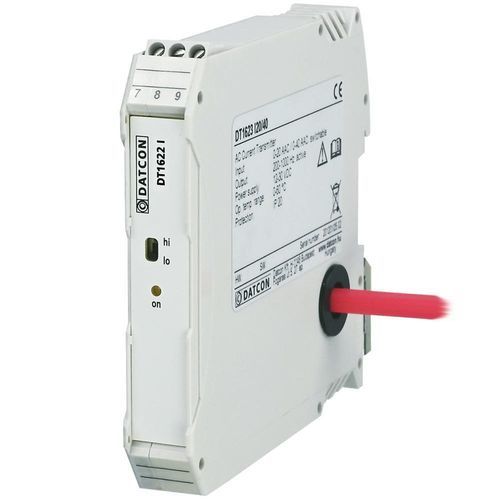

Transmisor de corriente con transformador DT1622 Ix

en riel DINAC4-20 mA

Características

• 3 versiones, 6 rangos de medida: 0–1 AAC / 0–5 AAC (seleccionable), 0–10 AAC / 0–20 AAC (seleccionable), 0–40 AAC / 0–60 AAC (seleccionable)
• Conversión en valor eficaz verdadero (TRMS)
• Categoría de medición: CAT III
• Salida pasiva 4–20 mA (dos hilos, alimentada por bucle)
• Precisión: 0,5 % (salida), error de señal ≤ 0,2 %
• Alimentación: 12–33 VDC, alimentado por bucle
• Carcasa de 17,5 mm, para montaje en riel TS‑35
• Conforme a EN 60688 y separación según EN 61010‑1
• Indicador frontal verde: encendido continuo = OK, parpadeo = fallo

Descripción
El transmisor de corriente AC DT1622 convierte el valor eficaz verdadero (TRMS) de la corriente medida en una señal proporcional de 4–20 mA para su procesamiento remoto. Es un equipo pasivo de dos hilos alimentado por el lazo 4–20 mA (12–33 VDC).

Tres versiones de hardware cubren seis rangos de medida; dentro de cada versión el rango se selecciona mediante el interruptor Hi–Lo en el frontal. La versión de entrada 5/1 AAC puede ampliarse con un transformador de corriente externo con relación x/5 o x/1. Las entradas están aisladas de la red medida mediante un transformador de medida de banda ancha y cumplen los requisitos CAT III.

El equipo acepta sobrecorriente permanente hasta 2× la nominal y sobrecorriente a corto plazo hasta 20× (1 s). Para los rangos I5/I1 el conductor se conecta en bornas roscadas; para rangos superiores el conductor se introduce a través del pasacable lateral. Un LED verde indica el estado de funcionamiento.

Diseñado como un módulo compacto de 17,5 mm para rail TS‑35, el DT1622 es adecuado para armarios de instrumentación y paneles de automatización industrial. La conformidad con EN 60688 facilita la integración en sistemas de control.

Especificaciones técnicas

• Datos de seguridad: La separación entre entradas y salidas cumple EN 61010‑1; grado de contaminación: 2; categoría de medida: CAT III
• Características de entrada:
  • Corriente de entrada: ver designación de tipo (0–1/0–5, 0–10/0–20, 0–40/0–60 AAC)
  • Conversión: valor eficaz verdadero (TRMS)
  • Sobrecarga continua: 2 × In
  • Sobrecarga breve (1 s): 20 × In
  • Consumo de entrada: ≤ 0,25 VA
  • Rango de frecuencia: 40–400 Hz
• Características de salida:
  • Salida: 4–20 mA, pasiva (dos hilos)
  • Resistencia terminal: ≤ 500 Ω
  • Protección contra sobretensión: limitador 35 V
  • Protección contra sobrecorriente: limitador 24 mA
  • Tiempo de estabilización: 500 ms (10–90 %)
  • Error de señal de salida: ≤ 0,2 %
  • Dependencia con la temperatura: 25 ppm/°C (0–60 °C)
  • Dependencia con la frecuencia: ≤ 0,3 % (40–400 Hz)
• Alimentación: 12–33 VDC (alimentado por bucle)
• Condiciones ambientales:
  • Temperatura de funcionamiento: 0–60 °C (–20–60 °C bajo pedido)
  • Humedad relativa: ≤ 90 % sin condensación
  • Instalación: armario de instrumentos, montaje vertical en rail horizontal
• EMC: EN 61326‑1 — Emisiones: Grupo 1 Clase B; Inmunidad: entorno industrial
• Datos generales:
  • Diseño: carcasa para rail TS‑35, poliamida PA6.6
  • Conexiones eléctricas entrada/salida: bornas atornillables (pasacable para >5 AAC)
  • Sección de conductor: 0,25–2,5 mm²; con pasacable: 10 mm² (≤ 40 AAC), 16 mm² (> 40 AAC)
  • Dimensiones (A×H×P): 17,5 × 104 × 115 mm
  • Peso: aprox. 0,100–0,125 kg
  • Grado de protección: IP20
• Datos técnicos adicionales disponibles en el manual; el fabricante se reserva el derecho a modificar especificaciones.
